Ripplaed   Mineraal- ja klaasvillripplaed   Ecophon

ECOPHON akustilised lae- ja seinapaneelid, mis aitavad kaasa ruumides hea töökeskkonna loomisele.  Tooted võimaldavad erinevaid kujunduslahendusi tänu mitmesugustele servatüüpidele, vormidele, tasanditele ja paigaldusvõimalustele. Saadaval on erinevad lahendused ja tooted büroodele, koolidele, köökidele, meditsiiniasutustele jne.

Ecophon
Ecophon
Ecophon
Ecophon
Ecophon
Ecophon

Mõõdud:

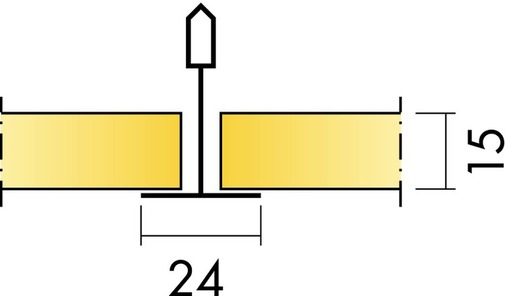

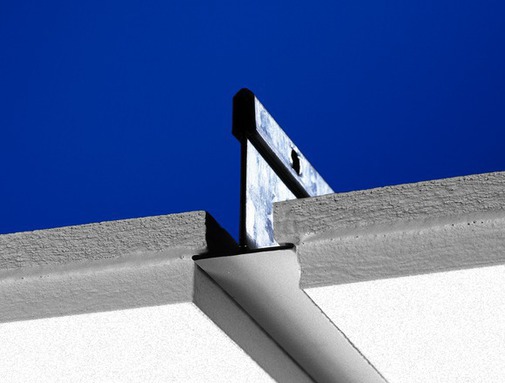

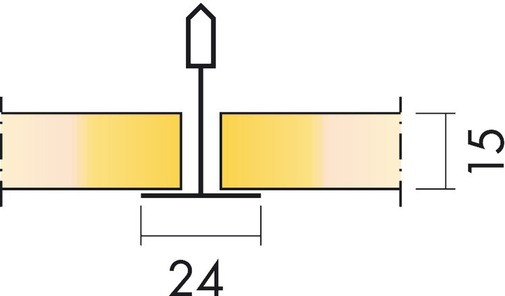

Opta A: karkass T24, 600x600 mm, 1200x600 mm

Plaadi paksus 15 mm


Ecophon Opta A sobib kohtadesse, mis nõuavad lihtsalt paigaldatavat ja avatavat ripplage. Ecophon Opta A on nähtava liistuga süsteem. Iga plaat on kergesti avatav. Süsteem koosneb Ecophon Opta A plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 2,5-4,5 kg/m² sõltuvalt paksusest. Plaadid on valmistatud suure tihedusega klaasvillast. Pinnakate on valgeks värvitud klaasvilt ja tagumine külg on kaetud värvitu klaasvildiga. Ecophon Opta A on värvimata servadega.

Avatavus                                                                                                                                                                                                                                                          Plaadid on kergesti avatavad.                                                                                                                Valguspeegeldus                                                                                                                                                                                                                                        White 190, lähim NSC värvinäidis S 0500-N, 80% valguspeegeldus. Väikesed värvikõikumised on lubatud.                                                                               Puhastatavus                                                                                                                                                                                                                                           Vajadusel puhastus tolmuimejaga iga nädal.                                                                                                                                                                                           Niiskuskindlus                                                                                                                                                                                                                                            Plaadid taluvad pidevat ohuniiskust RH kuni 95% , 30°C juures ilma kuju ja omadusi muutmata (ISO 4611).




Ecophon Opta A
Ecophon Opta A
Ecophon Opta A
Ecophon Opta A

Opta-A.pdf

Esita tootele päring

Mõõdud:

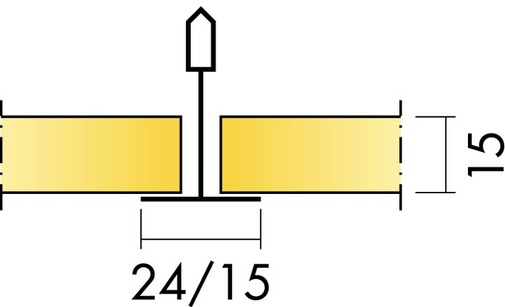

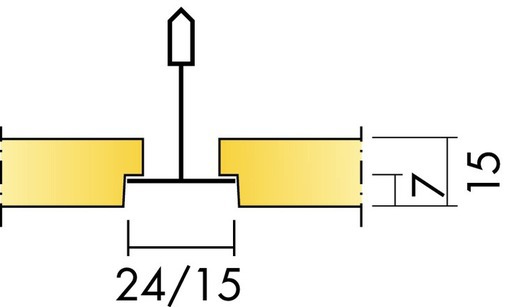

Advantage A/E: karkass T24 / T15: 600x600 mm; 1200x600 mm

Plaadi paksus 15 mm ja 20 mm
Servatüübid A ja E

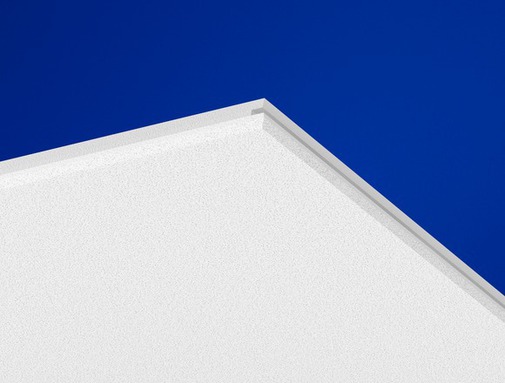

Ecophon Advantage A toodetakse on mõeldud kohtadesse, mis nõuavad kergesti paigaldatavat ripplage, mis vastab elementaarsetele funktsionaalsetele nõudmistele. Ecophon Advantage A on nähtava liistusüsteemiga. Iga plaat on avatav, tagades lihtsa ligipääsu. Süsteem koosneb Ecophon Advantage A plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 2,5 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsioon klaasvillast. Nähtaval pinnal on kõrgekvaliteediline (partii kaupa) valgeks värvitud klaasvilt ja plaadi tagumine külg on kaetud värvitu klaasvildiga. Saadaval värviga töödeldud- (Advantage A PE pakusega 20 mm) ja värvimata servadega.

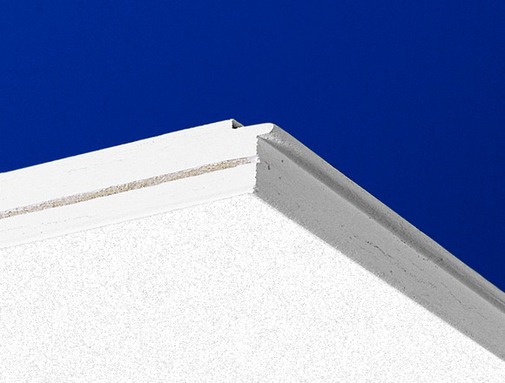

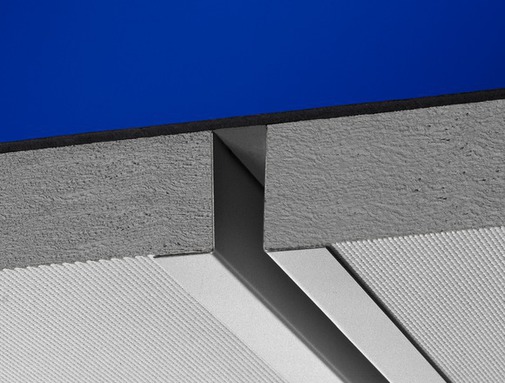

Ecophon Advantage E on "uputatud" nähtava liistuga ja astmega servatüübiga, luues varju efektiga ripplae, mis rõhutab igat plaati ja varjab osaliselt liistusüsteemi. Plaadi alumine pind on 7 mm liistu pinnast allpool. Iga plaat on kergesti avatav lihtsaks ligipääsuks.

Avatavus
Plaadid on kergesti avatavad.
Valguspeegeldus
White 500. Lähim NSC värvinäidis; NCS S 0500-N. Valguspeegeldus 83%. (Parimaks lõpptulemuseks tuleb plaadid paigalda vastavalt tagumisel küljel asuvate noolte suunale).
Puhastatavus
Iganädalane tolmu võtmine ja puhastamine tolmuimejaga.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Advantage A
Ecophon Advantage A
Ecophon Advantage A
Ecophon Advantage A
Ecophon Advantage E
Ecophon Advantage E
Ecophon Advantage E
Ecophon Advantage E

Advantage-A.pdf
Advantage-E.pdf

Esita tootele päring

Mõõdud:
Gedina A/E: karkass T24 / T15, 600x600 mm; 1200x600 mm; 1200x1200 mm

Plaadi paksus 15 mm
Servatüübid A ja E


Kohtadesse mis nõuavad standardset ripplaesüsteemi, mida on lihtne paigaldada ja avada, kuid on kõrgete funktsionaalsete nõudmistega.

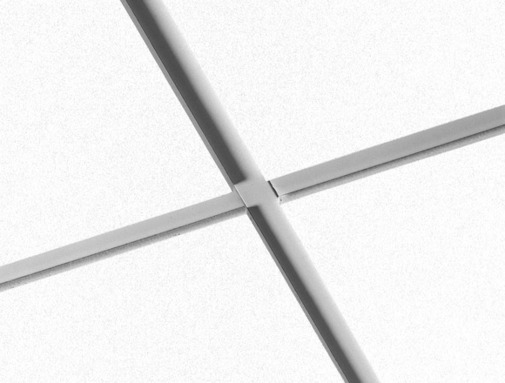

Ecophon Gedina A on nähtava liistuga. Süsteem koosneb Ecophon Gedina A plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 2,5 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on Akutex™ T ja plaadi tagumine külg on kaetud klaaskiudvildiga. Ecophon Gedina A on saadaval värviga töödeldud- (Gedina A PE) ja värvimata servadega.

Ecophon Gedina E on "uputatud" nähtava liistuga ja astmega servatüübiga, luues varju efektiga ripplae, mis rõhutab igat plaati ja varjab osaliselt liistusüsteemi. Plaadi alumine pind on 7 mm liistu pinnast allpool.

Avatavus
Plaadid on kergesti avatavad.
Valguspeegeldus
White 500, lähim NSC värvinäidis S 0500-N, 84% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus)
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskluskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).



Ecophon Gedina A
Ecophon Gedina A
Ecophon Gedina A
Ecophon Gedina A
Ecophon Gedina E
Ecophon Gedina E
Ecophon Gedina E
Ecophon Gedina E

Gedina-A.pdf
Gedina-E.pdf

Esita tootele päring

Mõõdud:
Focus A/E, karkass T24: 600x600 mm; 1200x600 mm; 1200x1200 mm.

Focus A/E, karkass T15: 600x600 mm; 1200x600 mm; 1200x1200 mm.
Focus A/E XL, karkass T24: 1600x600 mm; 1800x600 mm; 2000x600 mm; 2400x600 mm.
Plaadi paksus 20 mm


Kohtadesse kus nõutakse tugevat ja atraktiivset ripplage ning iga plaadi avatavus on oluline.

Ecophon Focus A on nähtava liistusüsteemiga. Süsteem koosneb Ecophon Focus A plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 3 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on Akutex™ FT ja plaadi tagumine külg on kaetud klaaskiudvildiga. Servad on värvitud. Focus A on saadaval ka pikemate XL plaatidena.

Ecophon Focus E on "uputatud" nähtava liistuga ja astmelise servatüübiga, luues varju efektiga ripplae, mis rõhutab igat plaati ja varjab osaliselt liistusüsteemi. Plaadi alumine pind on 10 mm liistu pinnast allpool. Süsteem koosneb Ecophon Focus E plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 3 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on Akutex™ FT ja plaadi tagumine külg on kaetud klaaskiudvildiga. Servad on värvitud. Focus E on saadaval ka pikemate XL plaatidena.

Avatavus
Plaadid on kergesti avatavad.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Focus A
Ecophon Focus A
Ecophon Focus A
Ecophon Focus A
Ecophon Focus E
Ecophon Focus E
Ecophon Focus E
Ecophon Focus E

Focus-A.pdf
Focus-E.pdf

Esita tootele päring

Mõõdud:
Otsekinnitus liimiga: 600x600 mm

Plaadi paksus 20 mm

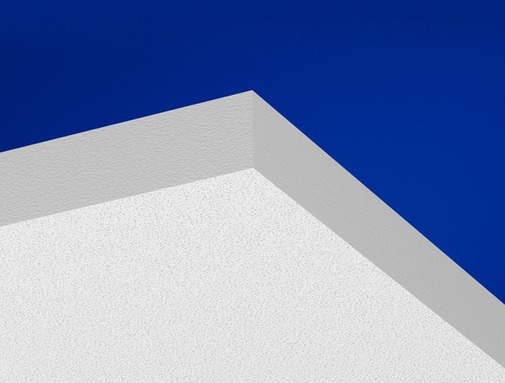

Kohtadesse, kus on nõutud minimaalne süsteemi paigalduskõrgus. Plaadid kinnitatakse otse aluspinnale külg-külje vastu, mis annab laele sileda välimuse. Viltulõigatud servad moodustavad väikese vuugi plaatide liitekohal. Plaadid ei ole avatavad.

Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on Akutex™ FT ja plaadi tagumine külg on kaetud klaaskiudvildiga. Servad on värvitud. Kaal on ca 2,5 kg/m². Kinnitamiseks kasutada Connect Absorber Glue liimi.

Avatavus
Plaadid ei ole avatavad.
Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Focus B
Ecophon Focus B
Ecophon Focus B
Ecophon Focus B

Focus-B.pdf

Esita tootele päring

Mõõdud:

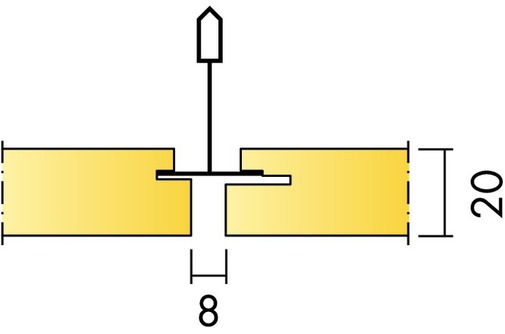

Focus Ds/Dg, karkass T24: 600x600 mm; 1200x600 mm; 1200x1200 mm

Focus Ds/Dg XL, karkass T24: 1600x600 mm; 1800x600 mm; 2000x600 mm; 2400x600 mm
Plaadi paksus 20 mm

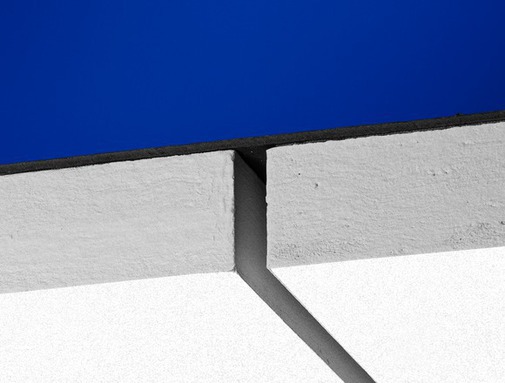

Focus Ds sobib kohtadesse kus soovitakse peidetud liistuga ripplage ning üksikud plaadid on kergesti avatavad. Ecophon Focus Ds on peidetud karkassiga ning sümmeetrilise servadisainiga, mis teeb lihtsamaks paigalduse ning valgustite ja ventilatsiooni integreerimise. Lagi jääb tasapinnaline ja plaadid on faasitud servadega moodustades väikese vuugi plaatide liitekohal. Plaadid on kergesti avatavad. Süsteem koosneb Ecophon Focus Ds plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 3-4 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on Akutex™ FT ja plaadi tagumine külg on kaetud klaaskiudvildiga. Servad on värvitud. Focus Ds on saadaval ka 1200x1200 mm ning pikemate XL plaatidena.

Focus Dg sobib kohtadesse kus soovitakse ainulaadest avatavat ripplage. Süsteemi servadisain varjab plaadi tugiservu ja annab laele erilise ujuva väljanägemise. Plaadi alumine pind on liistu pinnast umbes 14 mm allpool, mis loob mulje, nagu oleks iga plaat eraldi riputatud. Plaadid on kergesti avatavad isegi siis kui süsteemi paigalduskõrgus on väga väike. Süsteem koosneb Ecophon Focus Dg plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 3-4 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on Akutex™ FT ja plaadi tagumine külg on kaetud klaaskiudvildiga. Servad on värvitud. Focus Dg on saadaval ka pikemate XL plaatidena. Focus Dg on saadaval ka 1200x1200 mm ning pikemate XL plaatidena.

Avatavus
Plaadid mõõtudega 600x600 ja 1200x600 on kergelt avatavad. Plaadid mõõtudega 1200x1200 ja XL suurused on avatavad.
Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat õhuniiskust RH kuni 75% , 30°C juures ilma kuju ja omadusi muutmata (EN 13964).
Focus Ds ja Focus Dg plaate võib kasutada ka kuumades ja niisketes tingimustes – plaadid taluvad pidevat õhuniiskust RH kuni 95% 30°C juures ilma kuju ja omadusi muutmata (ISO 4611). Projekti täpsustamiseks võtke ühendust Ecophoniga.


Ecophon Focus Ds
Ecophon Focus Ds
Ecophon Focus Ds
Ecophon Focus Ds
Ecophon Focus Dg
Ecophon Focus Dg
Ecophon Focus Dg
Ecophon Focus Dg

Focus-Ds.pdf
Focus-Dg.pdf

Esita tootele päring

Mõõdud:

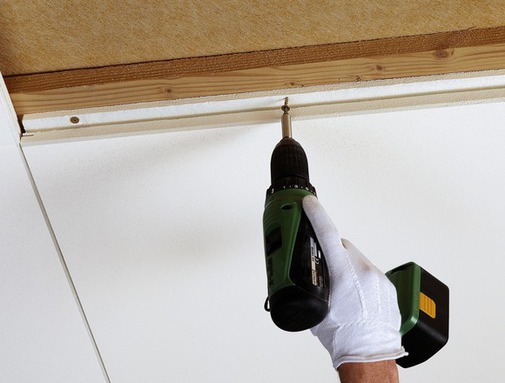

Otsekinnitus kruvidega 600x600 mm; 1200x600 mm

Plaadi paksus 20 mm


Kohtadesse kus on nõutud, et akustiline plaat oleks mehaaniliselt kinnitatud aluslaele. Ecophon Focus F kinnitatakse otse kips-, puit- või betoonlakke, mis annab laele sileda välimuse. Viltulõigatud servad moodustavad väikese vuugi plaatide liitekohal. Plaadid ei ole avatavad.

Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on Akutex™ FT ja plaadi tagumine külg on kaetud klaaskiudvildiga. Plaadi servad on tugevdatud ja värvitud. Kaal on ca 2,5 kg/m².

Avatavus
Plaadid ei ole avatavad.
Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Focus F
Ecophon Focus F
Ecophon Focus F
Ecophon Focus F

Focus-F.pdf

Esita tootele päring

Mõõdud:
Focus Lp karkass T24: 600x150 mm; 600x300 mm; 600x600 mm; 1200x150 mm; 1200x300 mm; 1200x600 mm

Focus Lp XL karkass T24: 1800x600 mm
Plaadi paksus 20 mm

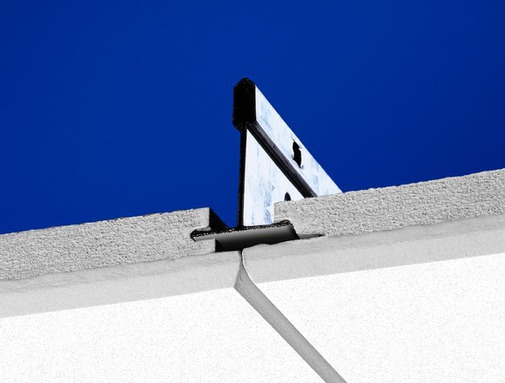

Ecophon Focus Lp on poolpeidetud liistusüsteemiga, mis rõhtutab soovitud suunda ruumis. Plaatidel on lai vahe rõhutatud suunas ja kitsas vahe teises suunas. Servad on teravad ja täpselt lõigatud. Süsteem koosneb Focus Lp standard plaatidest laiusega 600 või 300 mm ja Focus Lp tehnilistest plaatidest laiusega 150, 300 või 600 mm.

Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on Akutex™ FT ja plaadi tagumine külg on kaetud klaaskiudvildiga. Servad on värvitud. Tehinilisi plaate kasutatakse kohtades, kuhu soovitakse paigaldada seadmeid, mh valgusteid, ventilatsiooni, sprinklereid, suitsuandureid, väljuhääldeid. Reaalsed mõõdud (148, 298 või 598 mm) on kasutusel, et sobida turul olevate standardmõõdus valgustitega. Focus Lp on saadaval ka pikema XL plaadina.

Avatavus
Plaadid on kergesti avatavad.

Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
CO₂
Toote keskkonnadeklaratsioon (EPD) kooskõlas ISO 14025 / EN 15804 standardiga.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.


Ecophon Focus Lp
Ecophon Focus Lp
Ecophon Focus Lp
Ecophon Focus Lp

Focus-Lp.pdf

Esita tootele päring

Mõõdud:

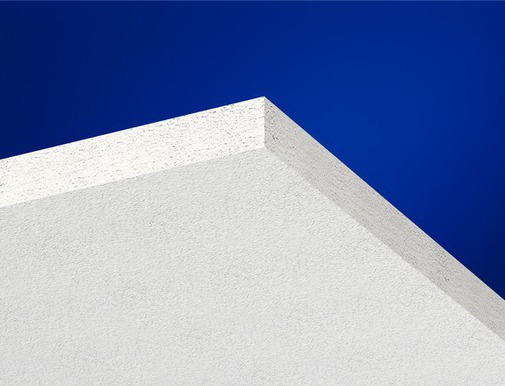

Otsekinnitus liimiga: 600x600 mm; 1200x600 mm

Plaadi paksus 20 mm


Kohtadesse kus on nõutud minimaalne paigalduskõrgus seoses ruumi kõrguse või muude põhjustega. Plaadid on kinnitatud otse jae pinnale. Ecophon Focus SQ paigaldatakse väikese vahega iga plaadi vahel, mis annab laele sileda välimuse. Plaadid ei ole avatavad.

Plaadid on valmistatud suure tihedusega klaasvillast kasutades 3RD tehnoloogiat. Pinnakate on Akutex™ FT ja plaadi tagumine külg on kaetud klaaskiudvildiga. Servad on värvitud.

Avatavus
Plaadid ei ole avatavad.
Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Focus SQ
Ecophon Focus SQ
Ecophon Focus SQ
Ecophon Focus SQ

Focus-SQ.pdf

Esita tootele päring

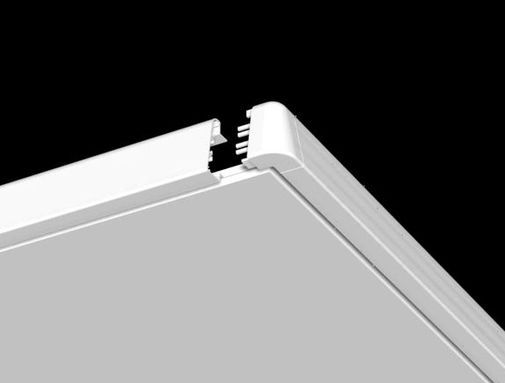

Ecophon Focus Wing paigaldatakse ümber Ecophon Focus Ds või E ripplae. See on tiivakujuline helineelav lahendus ripplagedele. Süsteem koosneb Ecophon Focus Wing elementidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 1 kg/m.

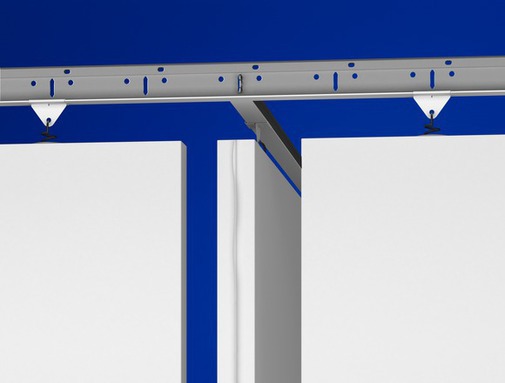

Ecophon Edge 500 on süsteem, mida kasutatakse eraldirippuvate moodulitena seal, kus lae ühendamine seinaga ei ole võimalik või soovitud, aga vajatakse head helineelduvust. Näiteks taotluslikult üle mingi ala, suurtes ruumides või juhtudel kui jahutus- või ventilatsiooniseadmed ei võimalda katta kogu lage ripplaega. Süsteem koosneb Connect Edge 500 Profile, Connect Edge 500 Corner ja täiendavatest Connect kinnititest, mis omavahel moodustavad hästidisainitud perimeetri lahenduse. Profiilid on valmistatud pressitud alumiiniumist, nurgatükid valatud tsingist. Mõlema värvus on white 500, pulbervärvitud sarnaseks Akutex™ FT White Frost plaatide pinnaga. Edge profiile ja nurki saab paigaldada koos Ecophon Focus Ds, Dg ja E süsteemidega nelinurgas erinevate mõõtmetega.

Ecophon Focus Fixiform E on mõeldud selleks, et luua kaunist üleminekut erinevate lae tasapindade vahel, kui on vaja peita erinevaid kommunikatsioone või anda ruumile huvitav väljanägemine läbi kõrguste muutmise. Plaadid tarnitakse tasapinnalistena ja 90 kraadine nurk vormitakse töömaal enne paigaldust. Komplektis on 8 mm varras nurga vormimiseks ja tugevduseks seestpoolt. Kõrguste vahe võib olla 150 kuni 530 mm standardplaatide korral ja kuni 1930 mm XL plaatide korral. Fixiform plaadid ei ole avatavad. Süsteem koosneb Fixiform E plaatidest ja lisatarvikutest standardmõõtudele ja XL mõõtudele ning sise- ja välisnurkadest standardmõõtudele.

Ecophon Focus Fixiform Ds on mõeldud selleks, et luua kaunist üleminekut erinevate lae tasapindade vahel, kui on vaja peita erinevaid kommunikatsioone või anda ruumile huvitav väljanägemine läbi kõrguste muutmise. Plaadid tarnitakse tasapinnalistena ja 90 kraadine nurk vormitakse töömaal enne paigaldust. Komplektis on 8 mm varras nurga vormimiseks ja tugevduseks seestpoolt. Kõrguste vahe võib olla 150 kuni 530 mm standardplaatide korral ja kuni 1930 mm XL plaatide korral. Fixiform plaadid ei ole avatavad. Süsteem koosneb Fixiform Ds plaatidest ja lisatarvikutest standardmõõtudele ja XL mõõtudele ning sise- ja välisnurkadest standardmõõtudele.

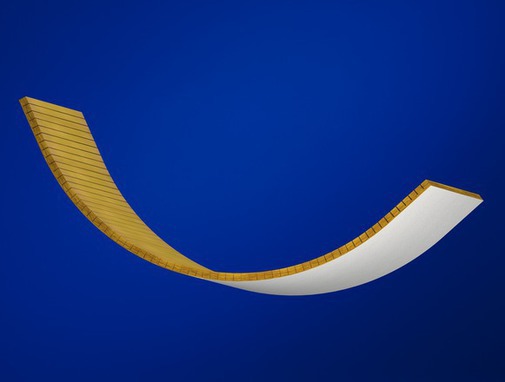

Ecophon Focus Flexiform A plaadid tarnitakse tasapinnalistena ja vormitakse nõgusaks või kõveraks töömaal (min. raadius 200 mm ja max raadius 10 m) spetsiaalsete profiilide abil. Süsteem on ideaalne, et luua eriilmelisi lainelisi lagesid või kui tulemust ei saa luua standardlahendusi kasutades. Plaadid ei ole avatavad. Süsteem koosneb Ecophon Focus Flexiform A plaatidest ja Ecophon Connect liistusüsteemist. Kaal on ca 3 kg/m², sõltuvalt paigaldusest.

Ecophon Focus Quadro E süsteemi kasutatakse, et luua sujuv üleminek erinevate laetasapindade vahel kui on vaja peita erinevaid kommunikatsioone või anda ruumile huvitav väljanägemine. Kõrguste vahe on 300 või 450 mm. Ecophon Focus Quadro E plaadid ei ole otse avatavad. Süsteem koosneb Ecophon Focus Quadro E plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 4 kg/m².

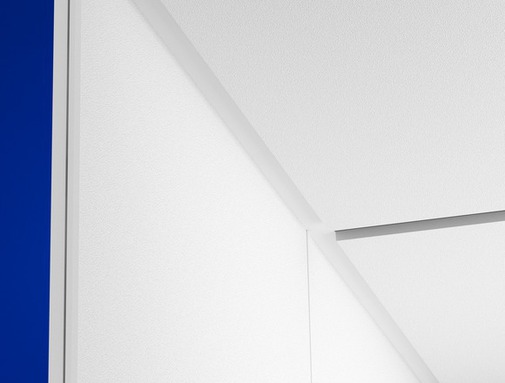

Focus Frieze kohtadesse kus on vajalik sujuv üleminek seina ja lae vahel. Frieze on võimalik paigaldada seinale ilma nähtavate liistudeta. Plaadid ei ole avatavad. Süsteem koosneb Ecophon Focus Frieze plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 3 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on Akutex™ FT ja plaadi tagumine külg on kaetud klaaskiudvildiga. Servad on värvitud.



Avatavus
Plaadid ei ole avatavad.
Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Focus Wing
Ecophon Focus Edge 500
Ecophon Focus Fixiform E
Ecophon Focus Fixiform Ds
Ecophon Focus Flexiform A
Ecophon Focus Quadro E
Ecophon Focus Frieze

Focus_Wing.pdf
Edge_500.pdf
Focus_Fixiform_E.pdf
Focus_Fixiform_Ds.pdf
Focus_Flexiform_A.pdf
Focus_Quadro_E.pdf
Focus_Frieze.pdf

Esita tootele päring

Mõõdud:

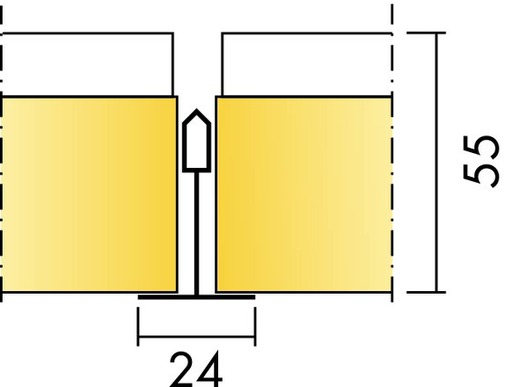

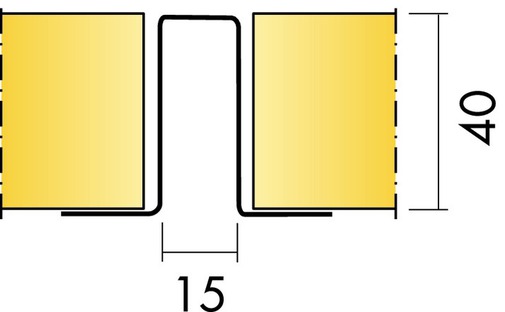

Master A: karkass T24 / T15: 600x600 mm; 1200x600 mm; 1200x1200 mm

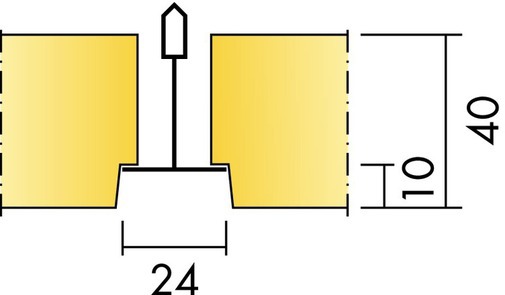

Master E: karkass T24: 600x600 mm; 1200x600 mm; 1200x1200 mm

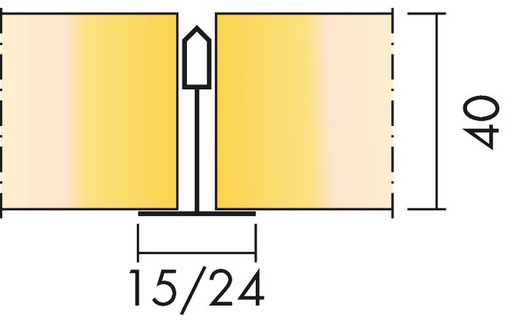

Plaadi paksus 40 mm


Ecophon Master on sobiv avatud büroodesse või kohtadesse, kus hea akustika ja kõnest arusaadavus on esmatähtsad. Iga plaat on kergesti avatav.

Ecophon Master A on nähtava liistuga süsteem. Süsteem koosneb Ecophon Master A plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 5 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on Akutex FT ja plaadi tagumine külg on kaetud klaaskiudvildiga. Servad värviga töödeldud.

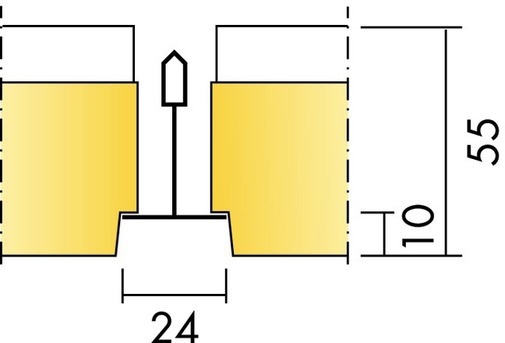

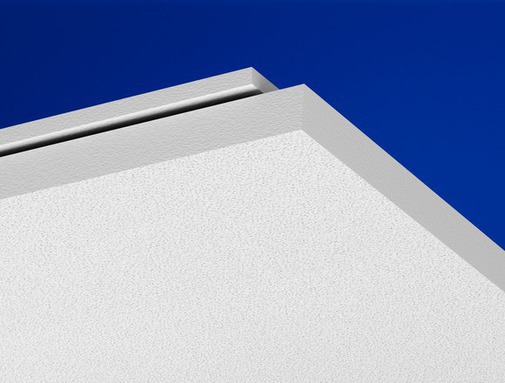

Ecophon Master E on "uputatud" nähtava liistuga ja astmega servatüübiga, luues varju efektiga ripplae, mis rõhutab igat plaati ja varjab osaliselt liistusüsteemi. Plaadi alumine pind on 10 mm liistu pinnast allpool. Süsteem koosneb Ecophon Master E plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 5 kg/m².

Avatavus
Plaadid on kergesti avatavad.
Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Master A
Ecophon Master A
Ecophon Master A
Ecophon Master A
Ecophon Master E
Ecophon Master E
Ecophon Master E
Ecophon Master E

Master-A.pdf
Master-E.pdf

Esita tootele päring

Mõõdud:
Otsekinnitus liimiga: 600x600 mm

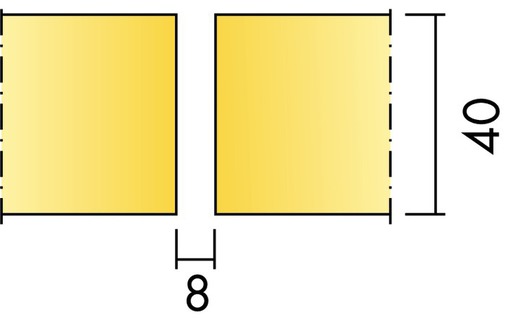

Plaadi paksus 40 mm


Kohtadesse, kus on nõutud minimaalne süsteemi paigalduskõrgus ja hea akustika ning kõnest arusaadavus on esmatähtsad. Plaadid kinnitatakse otse aluspinnale, mis annab laele sileda välimuse. Viltulõigatud servad moodustavad väikese vuugi plaatide liitekohal. Plaadid ei ole avatavad.

Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on Akutex™ FT ja plaadi tagumine külg on kaetud klaaskiudvildiga. Servad on värvitud. Kaal on umbes 5 kg/m².

Avatavus
Plaadid ei ole avatavad.
Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Master B
Ecophon Master B
Ecophon Master B
Ecophon Master B

Master-B.pdf

Esita tootele päring

Mõõdud:
Karkass T24: 600x600 mm

Plaadi paksus 40 mm


Sobib avatud büroosse või kohta, kus hea akustika ja kõnest arusaadavus on esmatähtsad. Kohtadesse kus soovitakse peidetud liistusüsteemiga ripplage, kuid üksikud plaadid on kergesti avatavad.

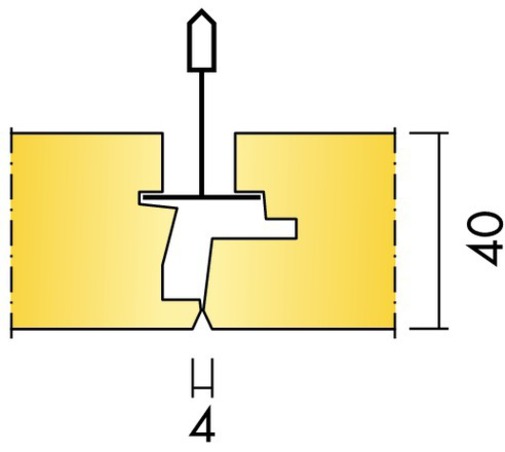

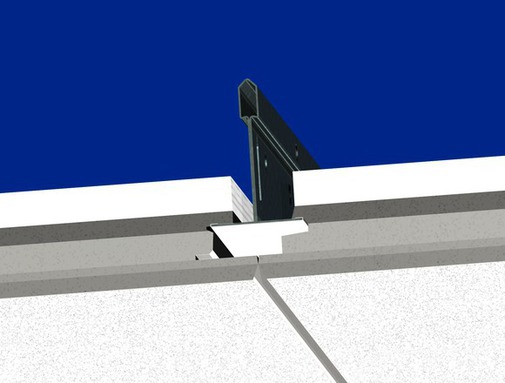

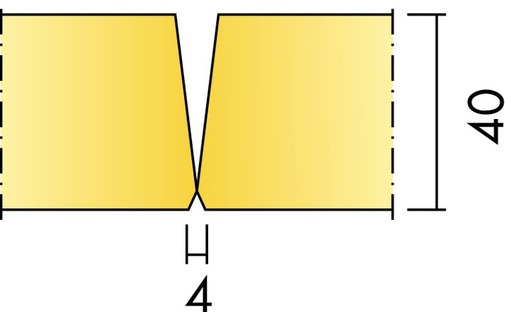

Ecophon Master Ds on peidetud karkassiga ning sümmeetrilise servadisainiga, mis teeb lihtsamaks paigalduse ning valgustite ja ventilatsiooni integreerimise. Lagi jääb tasapinnaline ja plaadid on faasitud servadega moodustades väikese vuugi plaatide liitekohal. Plaadid on kergesti avatavad. Süsteem koosneb Ecophon Master Ds plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 6 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on Akutex FT ja plaadi tagumine külg on kaetud klaaskiudvildiga. Servad on värvitud.

Avatavus
Plaadid on kergesti avatavad.
Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 75% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Master Ds
Ecophon Master Ds
Ecophon Master Ds
Ecophon Master Ds

Master-Ds.pdf

Esita tootele päring

Mõõdud:

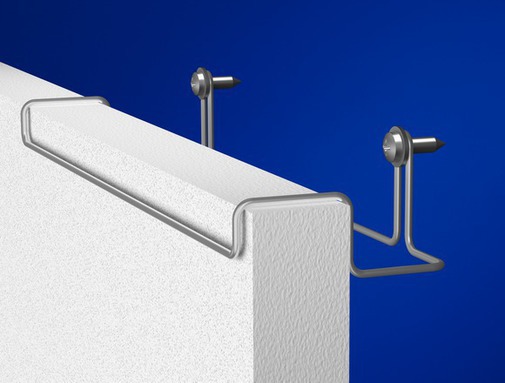

Otsekinnitus kruvidega 600x600 mm; 1200x600 mm

Plaadi paksus 40 mm


Sobib kooli, avatud büroosse või kohtadesse, kus hea akustika ja kõnest arusaadavus on esmatähtsad. Ecophon Master F kinnitatakse otse kips-, puit- või betoonlakke, mis annab laele sileda välimuse. Viltulõigatud servad moodustavad väikese vuugi plaatide liitekohal. Plaadid ei ole avatavad.

Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on Akutex™ FT ja plaadi tagumine külg on kaetud klaaskiudvildiga. Plaadi servad on tugevdatud ja värvitud. Kaal on ca 5 kg/m².

Avatavus
Plaadid ei ole avatavad.
Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon
Ecophon
Ecophon
Ecophon

Master-F.pdf

Esita tootele päring

Mõõdud:
Otsekinnitus liimiga: 600x600 mm; 1200x600 mm

Plaadi paksus 40 mm


Sobib kooli, avatud büroosse või kohtadesse, kus hea akustika ja kõnest arusaadavus on esmatähtsad. Plaadid kinnitatkse otse lae pinnale. Ecophon Master SQ plaate paigaldatakse väikese vahega, mis annab laele sileda välimuse. Plaadid ei ole avatavad.

Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on Akutex™ FT ja plaadi tagumine külg on kaetud klaaskiudvildiga. Servad on värvitud. Kaal on umbes 5 kg/m².

Avatavus
Plaadid ei ole avatavad.
Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Master SQ
Ecophon Master SQ
Ecophon Master SQ
Ecophon Master SQ

Master-SQ.pdf

Esita tootele päring

Mõõdud:
Karkass T24: 600x1040; 600x1200; 600x2400; 1200x1040; 1200x1200; 2400x1040; 2400x1200 mm

Plaadi paksus 40 mm


Ecophon Master Matrix on akustiline laesüsteem, mõledud suurematele pindadele, kus suurem katvus on vajalik, aga seinast-seina paigaldus ei ole võimalik või soovitud. Süsteem pakub kiiret, lihtsat ja täpset paigaldust tänu eelpaigaldatud kinnitusvahenditele ja "klikk"-ühendusele liistusüsteemiga. Igal paneelil on luugi funktsioon ja on lihtsal avatav. Paneele on võimalik paigaldada suure katvusega (u. 95%), 1200 mm moodulitena ja 40 mm vahega paneelide vahel, mis annab laele "ujuva" väljanäegemise (M344) või ridadena 1040 mm moodulitena (M345), mis on eelkõige mõeldud TABS-lahendustele andes katvuseks u. 60% (ehitusmooduliga 1350 mm). Paneelid on saadaval eri kuju ja mõõtudega, pakkudes erinevaid disainivõmalusi.

Süsteem koosneb Ecophon Master Matrix paneelidest ja Ecophon Connect liistusüsteemist, kaaluga ca 5-6 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Plaadi nähtaval pinnal on Akutex FT pind ja tagumine külg on kaetud klaaskiudvildiga. Servad on sirged ja värvitud.

Avatavus
Iga paneel on alpoolt avatav. Paneelidel on luugi funktsioon.
Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).

Tooteid ei tohiks siiski paigaldata kohtadesse/ruumidesse, kus suhteline õhuniiskus (RH) ja temperatuur ületavad vastavalt 70% ja 30°C.



Ecophon Master Matrix
Ecophon Master Matrix
Ecophon Master Matrix
Ecophon Master Matrix

Master-Matrix.pdf

Esita tootele päring

Mõõdud:

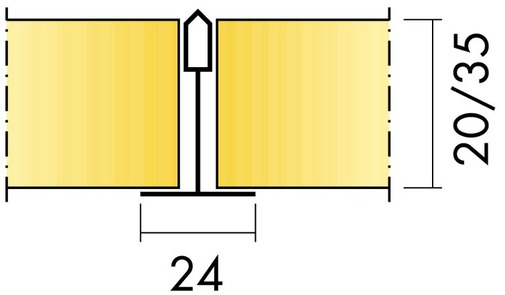

Master Rigid A/E: karkass T24, 600x600 mm; 1200x600 mm; 1200x1200 mm

Master Rigid A XL: karkass T24, 1600x600 mm; 1800x600 mm; 2000x600 mm; 2400x600 mm
Plaadi paksus 20 mm


Sobib klassiruumi ja kohtadesse, kus hea akustika ja kõnest arusaadavus on esmatähtsad ning avatavus vajalik. Plaadid kinnitatakse liistule klipsidega, avatavus säilib.

Ecophon Master Rigid A on nähtava liistusüsteemiga. Plaadid kinnitatakse liistule klipsidega, avatavus säilib. Süsteem koosneb Ecophon Master Rigid A plaatidest, Ecophon Extra Bass mattidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 3,5 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast, tugevdatud pinnaga. Pinnakate on Akutex™ FT. Toode on saadaval ka helipeegeldava pinnakattega (gamma), mis on sama väljanägemisega. Plaadi tagumine külg on kaetud klaaskiudvildiga. Servad värviga töödeldud. Ecophon Extra Bass matte kasutatakse helineelduvuse parandamiseks madalatel sagedustel, paigaldatakse ripplaeplaatide peale. Master Rigid A on saadaval ka pikemate XL plaatidena.

Ecophon Master Rigid E on "uputatud" nähtava liistuga ja astmega servatüübiga, luues varju efektiga ripplae, mis rõhutab igat plaati ja varjab osaliselt liistusüsteemi. Plaadi alumine pind on 10 mm liistu pinnast allpool. Plaadid kinnitatakse liistule klipsidega, avatavus säilib. Süsteem koosneb Ecophon Master Rigid E plaatidest, Ecophon Extra Bass mattidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 3,5 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast, pind on tugevdatud. Pinnakate on Akutex™ FT. Toode on saadaval ka helipeegeldava pinnakattega (gamma), mis on sama väljanägemisega. Plaadi tagumine külg on kaetud klaaskiudvildiga. Servad on värvitud. Ecophon Extra Bass matte kasutatakse helineelduvuse parandamiseks madalatel sagedustel, paigaldatakse ripplaeplaatide peale.

Avatavus
Plaadid on kinnitatud liistusüsteemile, kuid on avatavad.
Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Master Rigid A
Ecophon Master Rigid A
Ecophon Master Rigid A
Ecophon Master Rigid A
Ecophon Master Rigid E
Ecophon Master Rigid E
Ecophon Master Rigid E
Ecophon Master Rigid E

MasterRigid-A.pdf
MasterRigid-E.pdf

Esita tootele päring

Mõõdud:
Master Rigid Dp karkass T24: 600x600 mm; 1200x600 mm

Master Rigid Dp XL karkass T24: 1600x600 mm; 1800x600 mm; 2000x600 mm; 2400x600 mm
Plaadi paksus 20 mm


Sobib klassiruumi ja kohtadesse, kus hea akustika ja kõnest arusaadavus on esmatähtsad ning avatavus vajalik. Ecophon Master Rigid Dp (patendi ootel) on poolpeidetud liistusüsteemiga, kasutatakse kui löögikindlus ja lukustatud süsteem on nõutav. Plaatidel on 8 mm vahe, mis rõhutab lae suunda ja kitsas vahe teises suunas. Servad on teravad ja esiletoodud. Igat plaati on võimalik lukustada (avatavus säilib).

Süsteem koosneb Ecophon Master Rigid Dp plaatidest, Ecophon Extra Bass mattidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 4 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast, tugevdatud pinnaga. Pinnakate on Akutex™ FT. Toode on saadaval ka helipeegeldava pinnakattega (gamma), mis on sama väljanägemisega. Plaadi tagumine külg on kaetud klaaskiudvildiga. Servad on värvitud.

Ecophon Extra Bass matte kasutatakse helineelduvuse parandamiseks madalatel sagedustel, paigaldatakse ripplaeplaatide peale.

Avatavus
Plaadid on kinnitatud liistusüsteemile, kuid on avatavad.

Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Master Rigid Dp
Ecophon Master Rigid Dp
Ecophon Master Rigid Dp
Ecophon Master Rigid Dp

MasterRigid-Dp.pdf

Esita tootele päring

Mõõdud:
Hygiene Advance A C3: karkass T24, 600x600 mm; 1200x600 mm. Plaadi paksus 20 mm ja 40 mm

Hygiene Advance Protection C3: Erikinnitus, 1200x600 mm. Plaadi paksus 40 mm
Hygiene Advance Baffle C3: karkass T24, 1200x600 mm. Plaadi paksus 40 mm
Hygiene Advance Wall C3: Erikinnitus, 1200x600 mm. Plaadi paksus 40 mm


Ecophon Hygiene Advance A C3 on helineelav ripplaesüsteem kohtadesse, kus on kõrge saastatuse oht ja vajalik sagedane puhastus. Süsteem on suurepärane valik ka puhtasse keskkonda, kus on ranged nõuded õhus lenduvate osakeste kohta. Kasutuskoha näited: tervishoiu ruumid, nagu operatsioonisaalid, laboratooriumid (väga kõrgete nõuetega õhus lenduvate osakeste ja desinfektsiooni suhtes), toidu-ja joogitööstuse ruumides kus esineb pritsmeid eri ainetest ja mis nõuavad igapäevast puhastamist. Köökidesse, nõude pesemise alas, kus on pidevalt kõrge õhuniiskus. Süsteem on klassifitseeritud B1 ja B5 tsoon 4´s vastavalt standardile NF S 90-351 ja puhta ruumi klassifikatsioon vastavalt ISO 3. Süsteem koosneb Ecophon Hygiene Advance A plaatidest, mille südamik on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast ja kapseldatud siledasse ja tugevasse plastikkattesse, mis on osakeste- ja veekindel. Plastik on mustusthülgav ja vastupidav enamikele kemikaalidele. Liistusüsteem on nähtav, korrosioonikindel Connect T24 C3, valmistatud eritöötlusega terasest, kõrge korrosioonikindlusega. Süsteemi kaal on ca 3 kg/m2 (20 mm) ja 4,5 kg/m2 (40 mm). Ecophon Hygiene Advance A C3 on tehniline laesüsteem, millel võivad olla esteetilised erinevused, mis ei mõjuta süsteemi funtsionaalsust. Plaadid on avatavad. Plaadid on kinnitatud klipsidega, et tagada efektiivne puhastatavus. Klipsid on lihtsalt eemaldatavad lae pealtpoolt. Lihtsalt avatavat Connect hooldusluuki kasutatakse lihtsustamaks pääsemist lae peale.

Ecophon Hygiene Advance Protection C3 on helineelav seinapaneeli süsteem. Sobib kohtadesse, kus on kõrge saastatuse oht ja sagedane puhastamine vajalik. Plaate kasutatakse seintel kohtades, kus on risk mehaaniliseks kokkupuuteks. Ecophon Hygiene Advance Protection C3 võib paigaldada ka horisontaalselt, kui ripplaesüsteemi. Kasutuskoha näited: ruumidesse kus on rohkelt õhus levivat rasva; liha- ja puuviljamahladest tulenevate pritsmete ja muudest vedelikest tulenevate pritsmete oht. Süsteem on klassifitseeritud B1 ja B5 tsoon 4´s vastavalt standardile NF S 90-351 ja puhta ruumi klassifikatsioon vastavalt ISO 4. Süsteem koosneb Hygiene Advance Wall-seinapaneelist, mille südamik on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast ja on kapseldatud siledasse, tugevasse plastikkattesse, mis on osakeste- ja veekindel. Plastik on mustusthülgav ja vastupidav enamikele kemikaalidele. Plaat on mehaaniliste vigastuste eest kaitstud korrosioonikindla kaitsevõrega- Connect Protection cage C3. Õhu liikumise jaoks paigaldatakse paneelid seinast 14 mm kaugusele. Süsteemi kaal on 6 kg/tk. Ecophon Hygiene Advance Protection C3 on tehniline süsteem, millel võivad olla esteetilised erinevused, mis ei mõjuta süsteemi funtsionaalsust. Plaadid on avatavad.

Ecophon Hygiene Advance Baffle C3 on avatud süsteemi ja vertikaalsete plaatidega. Sobib kohtadesse, kus on kõrge saastatuse oht ja sagedane puhastamine vajalik. Süsteemi kasutatakse põhiliselt ruumides, kus tavalist ripplage ei ole võimalik paigaldada sprinklerisüsteemide, katuseakende või muude installatsioonide tõttu. Kasutuskoha näited: ruumidesse, kus on rohkelt õhus levivat rasva; liha- ja puuviljamahladest tulenevate pritsmete ja muudest vedelikest tulenevate pritsmete oht. Liistusüsteem on nähtav, korrosioonikindel Connect T24 C3, valmistatud eritöötlusega terasest, kõrge korrosioonikindlusega. Süsteemi kaal on ca 4 kg/m². Plaadid on avatavad.

Ecophon Hygiene Advance Wall C3 on helineelav seinapaneeli süsteem. Sobib kohtadesse, kus on kõrge saastatuse oht ja sagedane puhastamine vajalik. Plaate kasutatakse seintel kohtades, kus ei ole mehaanilise kokkupuute ohtu. Kasutuskoha näited: tervishoiu ruumid, nagu operatsioonisaalid, laboratooriumid (väga kõrgete nõuetega õhus lenduvate osakeste ja desinfektiooni suhtes); toidu-ja joogitööstuse ruumides, kus esineb erinevate ainete pritsmeid ning nõuavad igapäevast puhastamist. Köökidesse, nõude pesemise alas, kus on pidevalt kõrge õhuniiskus. Süsteem on klassifitseeritud B1 ja B5 tsoon 4´s vastavalt standardile NF S 90-351 ja puhta ruumi klassifikatsioon vastavalt ISO 4. Süsteem koosneb Ecophon Hygiene Advance Wall-seinapaneelist, mille südamik on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast ja on kapseldatud siledasse ja tugevasse plastikkattesse, mis on osakeste- ja veekindel. Plastik on mustusthülgav ja vastupidav enamikele kemikaalidele. Kinnitusdetailid (Connect Wall fixing C3) on valmistatud roostevabast terastraadist. Õhu liikumise ja puhastamise jaoks paigaldatakse paneelid seinast 40 mm kaugusele. Süsteemi kaal on ca 3 kg/tk. Plaadid on avatavad.


Valguspeegeldus
White 141, lähim NSC värvinäidis S 1000-N, 73% valguspeegeldus. Tähelepanu: Väike erinevus läikes ja välimuses Hygiene Advance plaadi ja Hygiene Advance tehnilise plaadi vahel.
Puhastatavus
White 141, lähim NSC värvinäidis S 1000-N, 73% valguspeegeldus. Tähelepanu: Väike erinevus läikes ja välimuses Hygiene Advance plaadi ja Hygiene Advance tehnilise plaadi vahel.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964). Kõrgem temperatuur/niiskus on lubatud pesemise ajal eespool toodud kirjelduse alusel. Mikrobioloogilise kasvu klass 0 vastavalt ASTM G 21-96. Täitab B1 ja B5 nõuded tsoon 4-s vastavalt NF S90-351. Liistude ja lisatarvikute korrosiooniklass C3 vastavalt EN ISO 12944-2.


Ecophon Advance A C3
Ecophon Advance Protection C3
Ecophon Advance Baffle C3
Ecophon Advance Wall C3

HygieneAdvance-A.pdf
HygieneAdvanceProtection-C3.pdf
HygieneAdvanceBaffle-C3.pdf
HygieneAdvanceWall-C3.pdf

Esita tootele päring

Mõõdud:
Hygiene Foodtec A C3: karkass T24, 600x600 mm; 1200x600 mm. Plaadi paksus 20 mm ja 40 mm.

Hygiene Foodtec Baffle C3: karkass T24, 1200x600 mm. Plaadi paksus 50 mm.
Hygiene Foodtec Protection C3: erikinnitus, 1200v600 mm. Plaadi paksus 40 mm.
Hygiene Foodtec Wall C3: erikinnitus, 1200v600 mm. Plaadi paksus 40 mm.


Ecophon Hygiene Foodtec A C3 on helineelav ripplaesüsteem kohtadesse, kus on saastatuse oht ja sagedane puhastamine vajalik. Sobib kohtadesse, kus niiskustase on aeg-ajalt kõrge. Kasutuskoha näited: toidu- ja joogitööstus; restoranid ja toitlustusasutuste köögid. Süsteem koosneb Ecophon Hygiene Foodtec A plaatidest, mis on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast ning pinnakatteks on värvitud plekikindel Akutex HS pind. Plaadi tagumine külg ja servad on värvitud. Plaat on kavandatud nii, et eemaldamine ja regulaarne puhastus oleks võimalik. Liistusüsteem on nähtav, korrosioonikindel Connect T24 C3, valmistatud eritöötlusega terasest, kõrge korrosioonikindlusega. Süsteemi kaal on ca 3,5 kg/m2 (20 mm) ja 5 kg/m2 (40 mm). Plaadid tuleks kinnitada liistudele Connect Hygiene klipside abil vastupidamaks survele puhastamisel ja vähendamaks mustuse kogunemist. Plaadid on avatavad. Minimaalne avamise kõrgus vastavalt paigaldusjoonisele. Plaadid on kinnitatud klipsidega, et tagada efektiivne puhastatavus. Klipsid on lihtsalt eemaldatavad lae pealtpoolt. Lihtsalt avatavat Connect hooldusluuki kasutatakse lihtsustamaks pääsemist lae peale.

Ecophon Hygiene Foodtec Baffle C3 on avatud süsteemi ja vertikaalsete plaatidega. Sobib kohtadesse, kus on saastatuse oht ja sagedane puhastamine vajalik ning niiskustase on aeg-ajalt kõrge. Süsteemi kasutatakse põhiliselt ruumides, kus tavalist ripplage ei ole võimalik paigaldada sprinklerisüsteemide, katuseakende või muude installatsioonide tõttu. Kasutuskoha näited: toidu- ja joogitööstus; restoranid ja toitlustusasutuste köögid. Süsteem koosneb Ecophon Hygiene Foodtec Baffle-plaatidest, mis on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast ning värvitud plekikindel Akutex HS pind mõlemal pool plaati. Servad on värvitud. Liistusüsteem on nähtav, korrosioonikindel Connect T24 C3, valmistatud eritöötlusega terasest, kõrge korrosioonikindlusega. Süsteemi kaal on ca 5 kg/m2. Plaadid on avatavad.

Ecophon Hygiene Foodtec Protection C3 on helineelav seinapaneelide süsteem kohtadesse, kus on saastatuse oht ja nõutav tihe puhastamine..Kasutatakse seintel, kus on vajadus löögikindluse järgi. Ecophon Hygiene Foodtec Protection C3 võib samuti kasutada horisontaalselt nagu ripplaesüsteemi. Kasutuskohad näiteks toiduainete- ja joogitööstuses, restoranide ja toitlustusasutuste köökides. Süsteem koosneb Ecophon Hygiene Foodtec Wall plaatidest, on valmistatud suure tihedusega klaasvillast 3RD Technoloogia järgi ja kaetud värvitud plekikindla Akutex HS kattega mõlemalt poolt.. Servad on värvitud. Plaat on mehaaniliste vigastuste eest kaetud korrosioonikindlast C3 traadist võrega. Õhu liikumise jaoks paigaldatakse paneelid seinast 14 mm kaugusele. Süsteemi kaal on 6 kg/tk. Plaadid on avatavad.

Ecophon Hygiene Foodtec Wall C3 on helineelav seinapaneeli süsteem. Sobib kohtadesse, kus on saastatuse oht ja agedane puhastamine vajalik. laate kasutatakse seintel kohtades, kus ei ole mehaanilise kokkupuute ohtu. Kasutuskoha näited: toidu- ja joogitööstus; restoranid ja toitlustusasutuste köögid. Süsteem koosneb Ecophon Hygiene Foodtec Wall seinapaneelist, mis on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast ja millel on värvitud plekikindel Akutex HS pind mõlemal pool plaati. Servad on värvitud. Kinnitusdetailid (Connect Wall fixing C3) on valmistatud roostevabast terastraadist. Õhu liikumise ja puhastamise jaoks paigaldatakse paneelid seinast 40 mm kaugusele. Süsteemi kaal on ca 3 kg/tk. Plaadid on avatavad.


Valguspeegeldus
White 500, lähim NSC värvinäidis S 0500-N, 84% valguspeegeldus.
Sisekliima
Võib kasutada ruumides klassifikatsiooniga ISO klass 5 standardi ISO 14644-1 järgi.
Puhastatavus
Igapäevane tolmu võtmine ja puhastus tolmuimejaga. Iganädalane märgpühkimine kõikidelt pindadelt, kõrgsurvepesu ja märgpuhastus kaks korda aastas (vee temperatuur max 35°C). Aurupuhastus neli korda aastas. Vastupidav tavalistele desinfektsioonivahenditele.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964). Kõrgem temperatuur/niiskus on lubatud pesemise ajal eespool toodud kirjelduse alusel. Mikrobioloogilise kasvu klass 0 vastavalt ASTM G 21-96. Liistude ja lisatarvikute korrosiooniklass C3 vastavalt EN ISO 12944-2.


Ecophon Foodtec A C3
Ecophon Foodtec Baffle C3
Ecophon Foodtec Protection C3
Ecophon Foodtec Wall C3

HygieneFoodtec-A-C3.pdf
HygieneFoodtecBaffle-C3.pdf
HygieneFoodtecProtection-C3.pdf
HygieneFoodtecWall-C3.pdf

Esita tootele päring

Mõõdud:
Hygiene Protec A C3: karkass T24, 600x600 mm; 1200x600 mm

Hygiene Protec A C1: karkass T24, 600x600 mm; 1200x600 mm
Plaadi paksus 20 mm


Ecophon Hygiene Protec A C3 on helineelav ripplaesüsteem kohtadesse, kus on nõudeid õhus lenduvate osakeste suhtes ja vajalik sagedane märgpuhastus ja/või desinfektsioon. Soovituslik kasutada kohtades, kus niiskustase on aeg-ajalt kõrge. Kasutuskoha näited: farmaatsia- ja elektroonikatööstus, tervishoiuasutuste ruumid. Süsteem on klassifitseeritud B1, B5 ja B10 tsoon 4´s vastavalt standardile NF S 90-351 ja puhta ruumi klassifikatsioon vastavalt ISO 5. Süsteem koosneb Ecophon Hygiene Protec A plaatidest, mis on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast ja värvitud osakesi tõrjuva Akutex™ HP kattega. Tagumine külg ja servad on värvitud. Liistusüsteem on nähtav, korrosioonikindel Connect T24 C3, valmistatud eritöötlusega terasest, kõrge korrosioonikindlusega. Süsteemi kaal on 3-4 kg/m2. Plaadid tuleks kinnitada liistudele Connect Hygiene klipsidega, vastupidamaks survele puhastamisel ja vähendamaks mustuse kogunemist.

Ecophon Hygiene Protec A C1 on helineelav ripplaesüsteem kohtadesse, kus on ranged nõuded õhus lenduvate osakeste kohta ja aeg-ajalt vajalik niiske puhastus ja/või desinfektsioon. Kasutuskoha näited: operatsioonijärgsed toad, ravimi- ja elektroonikatööstused. Süsteem on klassifitseeritud B1, B5 ja B10 tsoon 4´s vastavalt standardile NF S 90-351 ja puhta ruumi klassifikatsioon vastavalt ISO 5. Süsteem koosneb Ecophon Hygiene Protec A plaatidest, mis on valmistatud suure tihedusega klaasvillast, kasutades 3RD Technoloogiat ja värvitud osakesi tõrjuva Akutex™ HP kattega. Tagumine külg ja servad on värvitud. Liistusüsteem on nähtav, Connect T24, galvaniseeritud terasest. Süsteemi kaal on 3-4 kg/m2. Plaadid tuleks kinnitada liistudele Connect Hygiene klipsidega, vastupidamaks survele puhastamisel ja vähendamaks mustuse kogunemist.

Avatavus
Plaadid on avatavad. Minimaalne avamise kõrgus vastavalt paigaldusjoonisele. Plaadid on kinnitatud klipsidega, et tagada efektiivne puhastatavus. Klipsid on lihtsalt eemaldatavad lae pealtpoolt. Lihtsalt avatavat Connect hooldusluuki kasutatakse lihtsustamaks pääsemist lae peale.
Valguspeegeldus
White 500, lähim NSC värvinäidis S 0500-N, 84% valguspeegeldus.
Sisekliima
Võib kasutada ruumides klassifikatsiooniga ISO klass 5 standardi ISO 14644-1 järgi.
Puhastatavus
Igapäevane tolmu võtmine ja puhastus tolmuimejaga. Iganädalane märgpühkimine. Vastupidav tavalistele desinfektsioonivahenditele. Talub vesinikperoksiidi auru.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964). Kõrgem temperatuur/niiskus on lubatud pesemise ajal eespool toodud kirjelduse alusel. Mikrobioloogilise kasvu klass 0 vastavalt ASTM G 21-96. Täitab B1, B5 ja B10 nõuded tsoon 4-s vastavalt NF S90-351. Liistude ja lisatarvikute korrosiooniklass C3 vastavalt EN ISO 12944-2.


Ecophon Protec A C3 / C1
Ecophon Protec A C3 / C1
Ecophon Protec A C3 / C1

HygieneProtecA-C3.pdf
HygieneProtec-A-C1.pdf

Esita tootele päring

Mõõdud:
Hygiene Labotec Ds C1: karkass T24, 600x600 mm; 1200x600 mm. Plaadi paksus 20 mm.

Hygiene LabotecAir A C1: karkass T24, 600x600 mm; 1200x600 mm. Plaadi paksus 20 mm ja 40 mm.


Ecophon Hygiene Labotec Ds C1 on helineelav ripplaesüsteem kohtadesse, kus on nõudeid õhus lenduvate osakeste suhtes ja puhastus niiske lapiga ja/või desinfektsioon aeg-ajalt vajalikud. Ds süsteemil on ainult vertikaalsed ühendused vähendamaks mustuse kogunemist. Kasutuskoha näited: laboratooriumid, farmaatsia- ja elektroonikatööstused ja tervishoiuasutuste ruumides. Süsteem on klassifitseeritud B1, B5 ja B10 tsoon 4´s vastavalt standardile NF S 90-351 ja puhta ruumi klassifikatsioon vastavalt ISO 5. Süsteem koosneb Ecophon Hygiene Labotec Ds plaatidest, mis on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast ja värvitud osakesi tõrjuva Akutex™ HP kattega. Tagumine külg ja servad on värvitud. Peidetud Connect-liistusüsteem, tsingitud terasest. Süsteemi kaal on 3-4 kg/m². Plaadid tuleks kinnitada liistudele Connect Hold down clip Ds-klipsidega vastupidamaks survele puhastamisel ja samas on plaadid avatavad altpoolt. Plaadid on avatavad.

Ecophon Hygiene LabotecAir A C1 on helineelav ripplaesüsteem kohtadesse, kus on nõudeid õhus lenduvate osakeste suhtes, õhusurve kontrollile ja puhastus niiske lapiga ja/või desinfektsioon aeg-ajalt vajalikud. Kasutuskoha näited: laboratooriumid, farmaatsia- ja elektroonikatööstused ja tervishoiuasutuste ruumid. Süsteem on klassifitseeritud B1, B5 ja B10 tsoon 4´s vastavalt standardile NF S 90-351 ja puhta ruumi klassifikatsioon vastavalt ISO 5. Süsteem koosneb Ecophoni Hygiene LabotecAir A plaatidest, mis on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast ja värvitud osakesi tõrjuva Akutex™ HP kattega. Plaadi tagumine pool on kaetud õhutiheda klaaskiudvildiga. Servad on värvitud. Liistusüsteem on nähtav, Connect T24, tsingitud terasest. Süsteemi kaal on 3-4 kg/m². Plaadid tuleks kinnitada liistudele Connect Hygiene klipsidega, vastupidamaks õhusurvele. Süsteem on disainitud vähendamaks õhu läbilaske hulka rõhu erinevustel. Alltoodud väärtused on kehtivad rõhu erinevustel kuni 50 Pa nii üla- kui ka ala rõhu puhul, st. õhu liikumisel ruumist lae taga olevasse tühimikku ja vastupidi ning kui on paigaldatud vastavalt paigaldusjoonisele M337.
Hygiene LabotecAir A: 20 mm: 1,2 m³/(h x m² x Pa)
Hygiene LabotecAir A: 40 mm: 0,7 m³/(h x m² x Pa)

Valguspeegeldus
White 500, lähim NSC värvinäidis S 0500-N, 84% valguspeegeldus.
Sisekliima
Võib kasutada ruumides klassifikatsiooniga ISO klass 5 standardi ISO 14644-1 järgi.
Puhastatavus
Igapäevane tolmu võtmine ja puhastus tolmuimejaga. Iganädalane märgpühkimine. Vastupidav tavalistele desinfektsioonivahenditele. Talub vesinikperoksiidi auru.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964). Kõrgem temperatuur/niiskus on lubatud pesemise ajal eespool toodud kirjelduse alusel. Mikrobioloogilise kasvu klass 0 vastavalt ASTM G 21-96. Täitab B1, B5 ja B10 nõuded tsoon 4-s vastavalt NF S90-351. Liistude ja lisatarvikute korrosiooniklass C1 vastavalt EN ISO 12944-2.


Ecophon Labotec Ds C1
Ecophon Labotec Ds C1
Ecophon Labotec Ds C1
Ecophon Labotec Ds C1
Ecophon LabotecAir A C1
Ecophon LabotecAir A C1
Ecophon LabotecAir A C1

HygieneLabotec-Ds-C1.pdf
HygieneLabotecAir-A-C1.pdf

Esita tootele päring

Mõõdud:
Hygiene Performance A C3: karkass T24, 600x600 mm; 1200x600 mm. Plaadi paksus 20 mm ja 40 mm.

Hygiene Performance A C1: karkass T24, 600x600 mm; 1200x600 mm. Plaadi paksus 20 mm ja 40 mm.


Ecophon Hygiene Performance A C3 on helineelav ripplaesüsteem kohtadesse, kus on väike saastumise risk ja regulaarne puhastamine vajalik. Sobib kohtadesse, kus niiskustase on aeg-ajalt kõrge. Kasutuskoha näited: duširuumid ja ujulad (soodsatel- ja hästi kontrollitud tingimustes). Süsteem on klassifitseeritud B1 ja B5 tsoon 4-s vastavalt standardile NF S 90-351 ja puhta ruumi klassifikatsioon vastavalt ISO 5. Süsteem koosneb Ecophon Hygiene Performance A plaatidest, mis on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast ja värvitud puhastatava Akutex™ TH pinnaga. Plaadi tagumine pool on kaetud klaaskiudvildiga. Servad värviga töödeldud. Liistusüsteem on nähtav, korrosioonikindel Connect T24 C3, valmistatud eritöötlusega terasest, kõrge korrosioonikindlusega. Süsteemi kaal on 3-4 kg/m²(20mm) ja 5 kg/m²(40mm). Plaadid tuleks kinnitada liistudele Connect Hygiene klipsidega, vastupidamaks survele puhastamisel ja vähendamaks mustuse kogunemist. Igapäevane tolmu võtmine ja puhastus tolmuimejaga. Iganädalane märgpühkimine. Aurupuhastus neli korda aastas ja madalsurvel pesu voolikust kaks korda aastas. Vastupidav tavalistele desinfektsioonivahenditele. Talub vesinikperoksiidi auru. Liistude ja lisatarvikute korrosiooniklass C3 vastavalt EN ISO 12944-2.

Ecophon Hygiene Performance A C1 on helineelav ripplaesüsteem kohtadesse, kus on väike saastumise risk ja regulaarne puhastamine vajalik. Sobib kuiva keskkonda. Kasutuskoha näited: sööklad, riietusruumid ja tualetid. Süsteem on klassifitseeritud B1 ja B5 tsoon 4-s vastavalt standardile NF S 90-351 ja puhta ruumi klassifikatsioon vastavalt ISO 5. Süsteem koosneb Ecophon Hygiene Performance A plaatidest, mis on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast ja värvitud puhastatava Akutex TH pinnaga. Plaadi tagumine pool on kaetud klaaskiudvildiga. Servad värviga töödeldud. Liistusüsteem on nähtav, Connect T24, tsingitud terasest. Süsteemi kaal on 3-4 kg/m²(20 mm) ja 5 kg/m²(40 mm). Plaadid peaksid olema kinnitatud liistudele Connect Hygiene klipsidega, vastupidamaks survele puhastamisel ja vähendamaks mustuse kogunemist. Igapäevane tolmu võtmine ja puhastus tolmuimejaga. Iganädalane märgpühkimine. Vastupidav tavalistele desinfektsioonivahenditele. Talub vesinikperoksiidi auru. Liistude ja lisatarvikute korrosiooniklass C1 vastavalt EN ISO 12944-2.

Avatavus
Plaadid on avatavad. Plaadid on kinnitatud klipsidega, et tagada efektiivne puhastatavus. Klipsid on lihtsalt eemaldatavad lae pealtpoolt. Lihtsalt avatavat Connect hooldusluuki kasutatakse lihtsustamaks pääsemist lae peale.
Valguspeegeldus
White 010, lähim NSC värvinäidis S 0502-Y, 84% valguspeegeldus.
Sisekliima
Võib kasutada ruumides klassifikatsiooniga ISO klass 5 standardi ISO 14644-1 järgi.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964). Kõrgem temperatuur/niiskus on lubatud pesemise ajal eespool toodud kirjelduse alusel. Mikrobioloogilise kasvu klass 0 vastavalt ASTM G 21-96. Täitab B1 ja B5 nõuded tsoon 4-s vastavalt NF S90-351.


Ecophon Performance A C3/C1
Ecophon Performance A C3/C1
Ecophon Performance A C3/C1
Ecophon Performance A C3/C1

HygienePerformance-A-C3.pdf
HygienePerformance-A-C1.pdf

Esita tootele päring

Mõõdud:
Hygiene Meditec A C1: karkass T24, 600x600 mm; 1200x600 mm.

Hygiene Meditec A C1 XL: karkass T24, 1600x600 mm; 1800x600 mm; 2000x600 mm; 2400x600 mm
Hygiene Meditec E C1: karkass T24, 600x600 mm; 1200x600 mm.
Plaadi paksus 15 mm


Ecophon Hygiene Meditec A C1 on helineelav ripplaesüsteem kohtadesse, kus regulaarne desinfektsioon ja/või puhastamine on vajalik. Sobib kuiva keskkonda. Kasutuskoha näited: tervishoiuasutuste konsultatsiooni ruumid. Süsteem on klassifitseeritud B1 ja B5 tsoon 4´s vastavalt standardile NF S 90-351 ja puhta ruumi klassifikatsioon vastavalt ISO 5. Süsteem koosneb Ecophon Meditec A plaatidest, mis on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast ja värvitud puhastatava Akutex™ TH pinnaga. Plaadi tagumine pool on kaetud klaaskiudvildiga. Servad värviga töödeldud. Liistusüsteem on nähtav, Ecophon Connect T24, tsingitud terasest. Süsteemi kaal on ca 2,5 kg/m². Plaadid tuleks kinnitada liistudele Connect Universal klipsidega vastupidamaks survele puhastamisel ja vähendamaks mustuse kogunemist. A on saadaval ka pikemate XL plaatidena.

Ecophon Hygiene Meditec E C1 on helineelav ripplaesüsteem kohtadesse, kus regulaarne desinfektsioon ja/või puhastamine on vajalik. Sobib kuiva keskkonda. Süsteem on "uputatud" nähtava liistuga ja astmega servatüübiga, luues varju efektiga ripplae, mis rõhutab igat plaati ja varjab osaliselt liistusüsteemi. Plaadi nähtavale jääv osa on 7 mm liistu pinnast allpool. Kasutuskoha näited: tervishoiuasutuste konsultatsiooni ruumid. Süsteem on klassifitseeritud B1 ja B5 tsoon 4´s vastavalt standardile NF S 90-351 ja puhta ruumi klassifikatsioon vastavalt ISO 5. Süsteem koosneb Ecophon Meditec E plaatidest, mis on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast ja värvitud puhastatava Akutex™ TH pinnaga. Plaadi tagumine pool on kaetud klaaskiudvildiga. Servad on värvitud. Liistusüsteem on nähtav, Connect T24, tsingitud terasest. Süsteemi kaal on ca 2,5 kg/m². Plaadid tuleks kinnitada liistudele Connect Universal klipsidega vastupidamaks survele puhastamisel ja vähendamaks mustuse kogunemist.

Avatavus
Plaadid on avatavad. Minimaalne avamise kõrgus vastavalt paigaldusjoonisele. Plaadid on kinnitatud klipsidega, et tagada efektiivne puhastatavus. Klipsid on lihtsalt eemaldatavad lae pealtpoolt. Lihtsalt avatavat Connect hooldusluuki kasutatakse lihtsustamaks pääsemist lae peale.
Valguspeegeldus
White 010, lähim NSC värvinäidis S 0502-Y, 84% valguspeegeldus.
Sisekliima
Võib kasutada ruumides klassifikatsiooniga ISO klass 5 standardi ISO 14644-1 järgi.
Puhastatavus
Igapäevane tolmu võtmine ja puhastus tolmuimejaga. Iganädalane märgpühkimine. Vastupidav tavalistele desinfektsioonivahenditele. Talub vesinikperoksiidi auru.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964). Kõrgem temperatuur/niiskus on lubatud pesemise ajal eespool toodud kirjelduse alusel. Mikrobioloogilise kasvu klass 0 vastavalt ASTM G 21-96. Täitab B1 ja B5 nõuded tsoon 4-s vastavalt NF S90-351. Liistude ja lisatarvikute korrosiooniklass C1 vastavalt EN ISO 12944-2.


Ecophon Meditec A C1
Ecophon Meditec A C1
Ecophon Meditec A C1
Ecophon Meditec A C1
Ecophon Meditec E C1
Ecophon Meditec E C1
Ecophon Meditec E C1
Ecophon Meditec E C1

Hygiene_Meditec-A-C1.pdf
HygieneMeditec-E-C1.pdf

Esita tootele päring

Mõõdud:

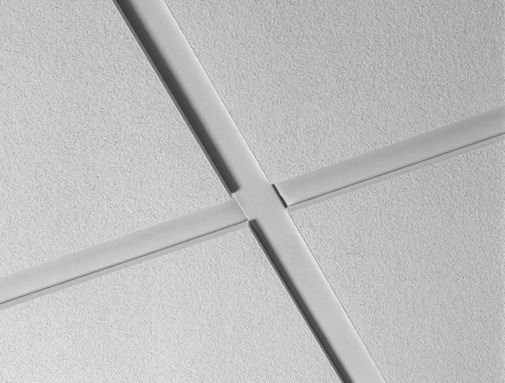

Hygiene Clinic A/E C1: karkass T24, 600x600 mm; 1200x600 mm

Plaadi paksus 15 mm


Ecophon Hygiene Clinic A C1 on helineelav ripplaesüsteem tervishoiuasutuste ruumidesse, kus on nõutud standartne ripplaesüsteem ja samas ranged funktsionaalsed nõudmised. Sobib kuiva keskkonda. Kasutuskoha näited: ooteruumid, palatid ja infolauad. Süsteemi klassifikatsioon on B5 tsoon 4´s vastavalt standardile NF S 90-351 ja puhta ruumi klassifikatsioon vastavalt ISO 5. Süsteem koosneb Ecophon Hygiene Clinic A plaatidest ja Ecophon Connect-liistusüsteemist, kaaluga ca 2,5 kg/m². Plaadid on tehtud suure tihedusega kolmanda generatsiooni klaasvillast. Nähtaval pinnal on Akutex™ T pinnakate ja plaadi tagumine pool on kaetud klaaskiudvildiga. Servad värviga töödeldud. Liistud on valmistatud tsingitud terasest, korrosiooniklassiga C1.

Ecophon Hygiene Clinic E C1 on helineelav ripplaesüsteem tervishoiuasutuse ruumidesse, kus on nõutud standartne ripplaesüsteem ja samas ranged funktsionaalsed nõudmised. Sobib kuva keskkonda. Süsteem on "uputatud" nähtava liistuga ja astmega servatüübiga, luues varju efektiga ripplae, mis rõhutab igat plaati ja varjab osaliselt liistusüsteemi. Plaadi nähtavale jääv osa on 7 mm liistu pinnast allpool. Kasutuskoha näited: ooteruumid, palatid ja infolauad. Süsteemi klassifikatsioon on B5 tsoon 4´s vastavalt standardile NF S 90-351 ja puhta ruumi klassifikatsioon vastavalt ISO 5.

Avatavus
Plaadid on kergesti avatavad.
Valguspeegeldus
White 500, lähim NSC värvinäidis S 0500-N, 84% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus).
Sisekliima
Võib kasutada ruumides klassifikatsiooniga ISO klass 5 standardi ISO 14644-1 järgi.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine. Talub vesinikperoksiidi auru.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964). Täidab tsoon 4 B5 nõuded vastavalt NF S90-351.


Ecophon Clinic A C1
Ecophon Clinic A C1
Ecophon Clinic A C1
Ecophon Clinic A C1
Ecophon Clinic E C1
Ecophon Clinic E C1
Ecophon Clinic E C1
Ecophon Clinic E C1

HygieneClinic-A-C1.pdf
HygieneClinic-E-C1.pdf

Esita tootele päring

Mõõdud:

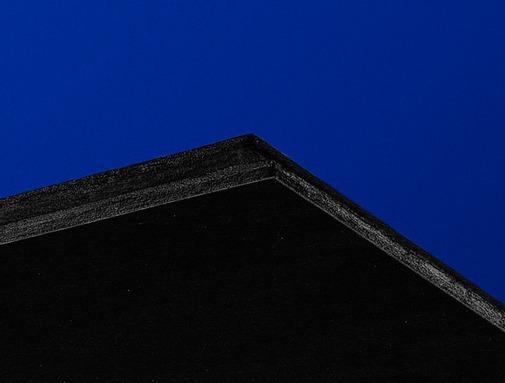

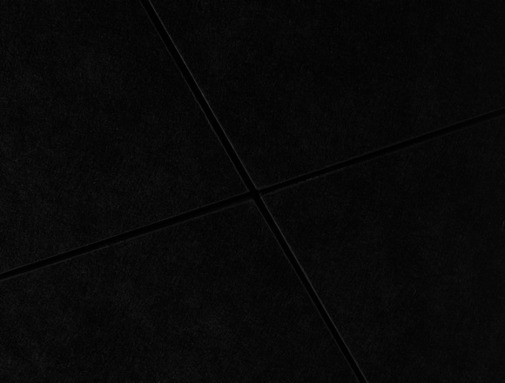

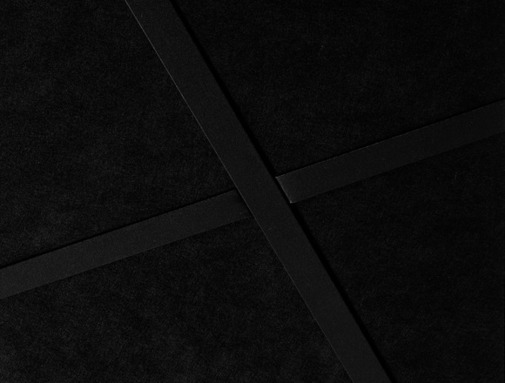

Sombra A/Ds: karkass T24, 600x600 mm; 1200x600 mm

Plaadi paksus 20 mm


Kohtadesse, mis nõuavad tumedat lage madala valguspeegeldusega ja head helineelduvust.

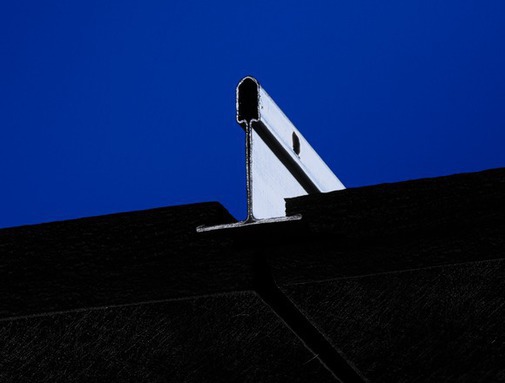

Ecophon Sombra A on nähtava liistusüsteemiga. Iga plaat on kergesti avatav. Süsteem koosneb Ecophon Sombra A plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 3 kg/m² (4 kg/m² koos Ecophon Extra Bass mattidega). Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on matt must (partii kaupa värvitud) klaaskiudvilt ja plaadi tagumine külg on kaetud värvitu klaaskiudvildiga. Servad on värvimata. Selleks, et parandada helineelduvust madalatel sagedustel, paigaldatakse ripplae peale Ecophon Extra Bass matte.

Ecophon Sombra Ds on peidetud liistusüsteemi ja avatavate plaatidega. Paigaldatakse ripplae karkassile, mis annab laele sileda välimuse. Viltulõigatud servad moodustavad väikese vuugi plaatide liitekohal. Plaadid on kergesti avatavad. Süsteem koosneb Ecophon Sombra Ds plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 4 kg/m² (5 kg/m² koos Ecophon Extra Bass mattidega). Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on matt must (partii kaupa värvitud) klaaskiudvilt ja plaadi tagumine külg on kaetud värvitu klaaskiudvildiga. Servad on värvitud. Selleks, et suurendada helineeldumist madalatel sagedustel, paigaldatakse ripplae peale Ecophon Extra Bass matte.

Avatavus
Plaadid on kergesti avatavad.
Valguspeegeldus

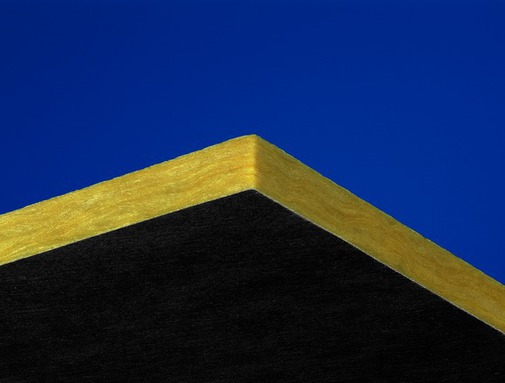

Black 997, lähim NSC värvinäidis S 9000-N, 3-4% valguspeegeldus.
Puhastatavus
Iganädalane tolmu võtmine ja puhastamine tolmuimejaga.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon
Ecophon
Ecophon
Ecophon
Ecophon
Ecophon
Ecophon
Ecophon

Sombra-A.pdf
Sombra-Ds.pdf

Esita tootele päring

Mõõdud:
Super G A, karkass T24: 600x600 mm, 1200x600 mm. Plaadi paksus 20 mm ja 35 mm.

Super G A XL karkass T24: 1600x600 mm; 1800x600 mm; 2000x600 mm; 2400x600 mm. Plaadi paksus 35 mm.
Super G Plus A: erikinnitus, 1200x600 mm. Plaadi paksus 40 mm


Ecophon Super G  A sobib koolimaja koridori ja kohtadesse, kus võib esineda laega kokkupuute ohtu. Ecophon Super G A on nähtava liistusüsteemiga, kus löögikindel liist või klipsid hoiavad plaate paigal. Plaadid on avatavad. Süsteem koosneb Ecophon Super G A plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 3-4 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakatteks on tugev klaaskiudkangas ja plaadi tagumine külg on kaetud klaaskiudvildiga. Kangaskate on loodud vastupidavaks löökidele spordihallides ja teistes samalaadsetes ruumides. Servad värviga töödeldud või värvimata. Super G  A on saadaval ka pikemate XL plaatidena. Plaadid on kinnitatud liistusüsteemile, kuid on avatavad.

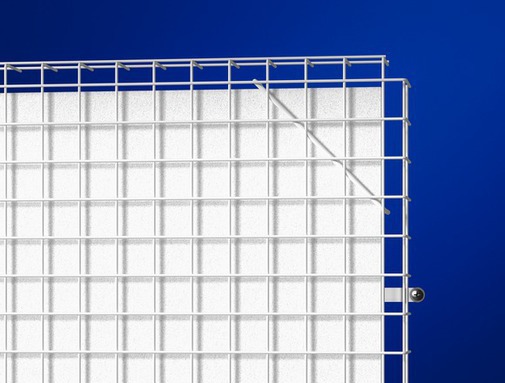

Ecophon Super G Plus A sobib kasutamiseks spordihallis või sarnastes kohtades, kus on kõrge mehhaanilise kokkupuute risk. Ecophon Super G Plus A on tugeva liistusüsteemiga, mis koosneb kübarliistudest ja on kinnitatud otse aluspinnale või paigaldatakse ripplaena erilise liistusüsteemiga. Plaadid ei ole avatavad. Süsteem koosneb Ecophon Super G Plus A plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on otsekinnitusel ca 6 kg/m² ja ripplaena paigaldatuna ca 10 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on tugev klaaskiudkangas ja plaadi tagumine külg on kaetud klaaskiudvildiga. Servad on värviga töödeldud.


Valguspeegeldus
White 085. Lähim NSC värvinäidis: S 1002-Y. Valguspeegeldus: 78%.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Super G A
Ecophon Super G A
Ecophon Super G A
Ecophon Super G A
Ecophon Super G Plus A
Ecophon Super G Plus A
Ecophon Super G Plus A
Ecophon Super G Plus A

SuperG-A.pdf
SuperG-Plus-A.pdf

Esita tootele päring

Mõõdud:
Super G B/SQ: Otsekinnitus liimiga, 600x600 mm

Plaadi paksus 40 mm


Super G  B sobib kohtadesse, kus on nõutud minimaalne süsteemi paigalduskõrgus ning kus võib esineda laega kokkupuute ohtu. Plaadid kinnitatakse liimiga otse aluspinnale, mis annab laele sileda välimuse. Viltulõigatud servad moodustavad väikese vuugi plaatide liitekohal. Plaadid ei ole avatavad.Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast. Pinnakate on tugev klaaskiudkangas ja plaadi tagumine külg on kaetud klaaskiudvildiga. Servad on värvitud. Kaal on ca 5 kg/m². Connect Absorber Glue liim kiireks ja lihtsaks paigalduseks.

Super G SQ sobib kohtadesse kus ruumide kõrgus on väike ja vaja on löögikindlust koos hea akustikaga. Plaadid on kinnitatud otse lae pinnale.Ecophon Super G SQ paigaldatakse väikese vahega iga plaadi vahel, mis annab laele sileda välimuse. Plaadid ei ole avatavad. Plaadid on valmistatud suure tihedusega klaasvillast kasutades 3RD tehnoloogiat. Pinnakate on tugev klaaskiudkangas ja plaadi tagumine külg on kaetud klaaskiudvildiga. Servad on värvitud. Kaal on umbes 5 kg/m². Connect Absorber Glue liim kiireks ja lihtsaks paigalduseks.

Avatavus
Plaadid ei ole avatavad.
Valguspeegeldus
White 085. Lähim NSC värvinäidis: S 1002-Y. Valguspeegeldus: 78%.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Super G B
Ecophon Super G B
Ecophon Super G B
Ecophon Super G B
Ecophon Super G SQ
Ecophon Super G SQ
Ecophon Super G SQ
Ecophon Super G SQ

SuperG-B.pdf
SuperG-SQ.pdf

Esita tootele päring

Mõõdud:
Combison Uno A: karkass T24, 600x600 mm; 1200x600 mm

Combison Uno Ds: karkass T24, 600x600 mm
Plaadi paksus 35 mm

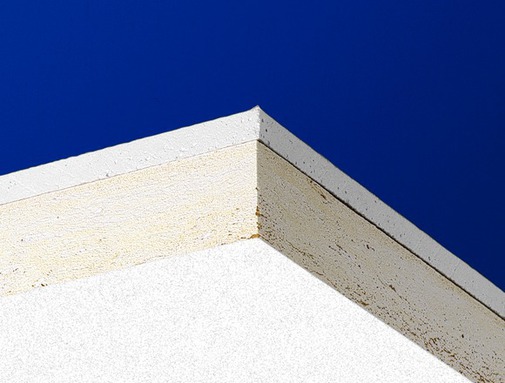

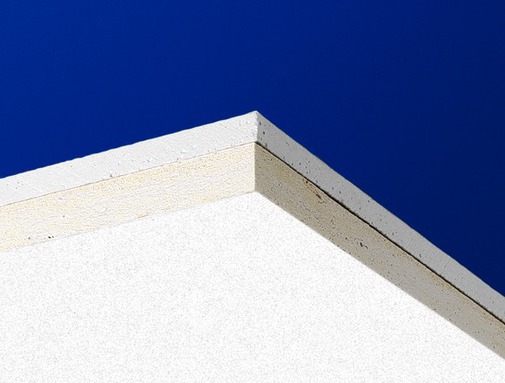

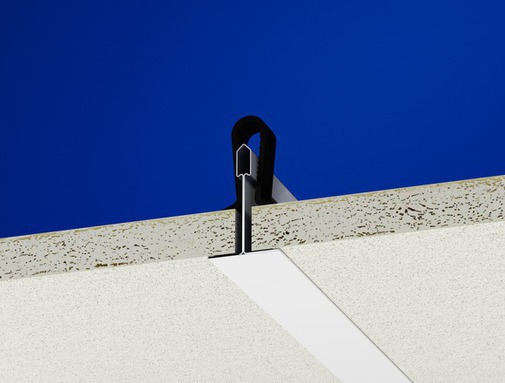

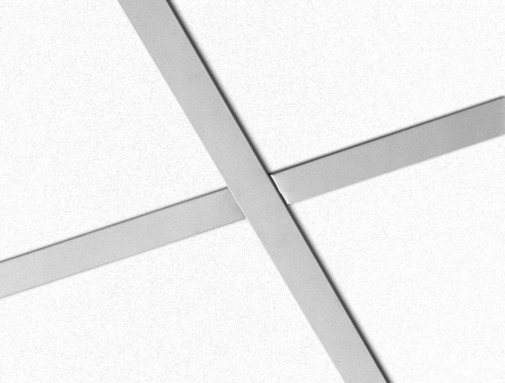

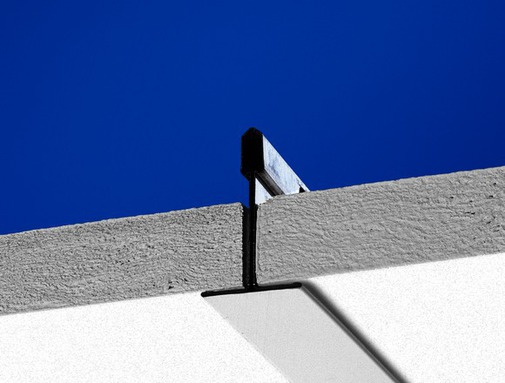

Ecophon Combison Uno A kasutatakse kui helineelavat ripplage ja heliisolatsiooniks ruumide vahel kui vaheseinad ei ulatu kandva laeni. Sobivad ka vertikaalse müra(heli) vähendamiseks, nagu ventilatsioonimüra, sammumüra jne. Ecophon Combison Uno A on nähtava liistusüsteemiga. Iga plaat on avatav. Süsteem koosneb Ecophon Combison Uno A plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 13 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast, millele on liidetud kipsplaat (13 mm) plaadi tagumisele küljele. Pinnakate on Akutex™ FT ja servad on värvitud.

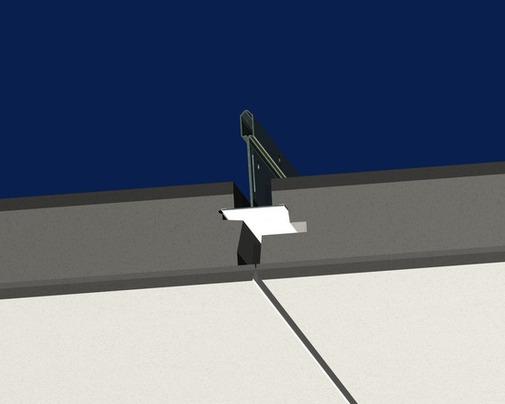

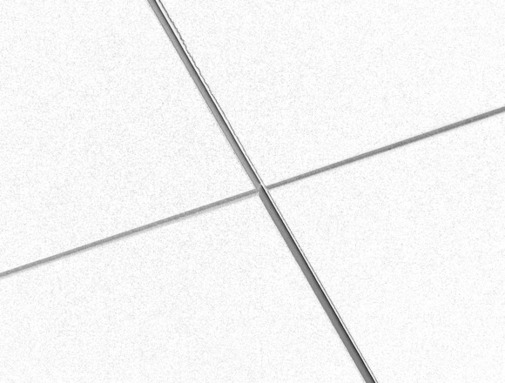

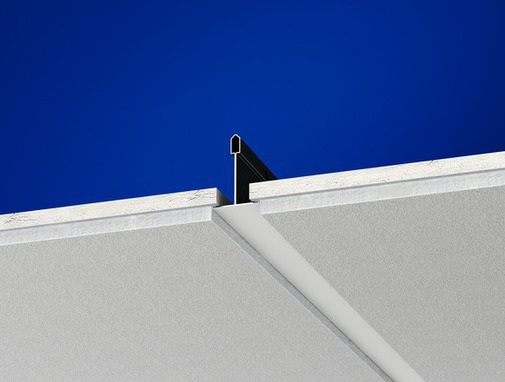

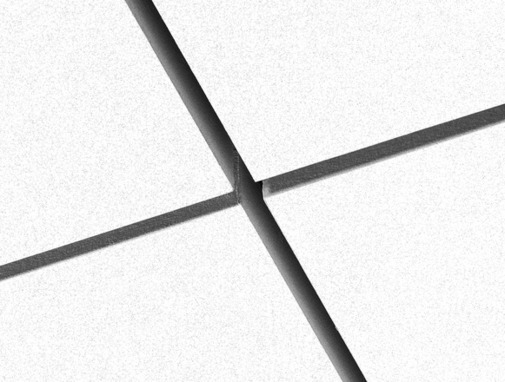

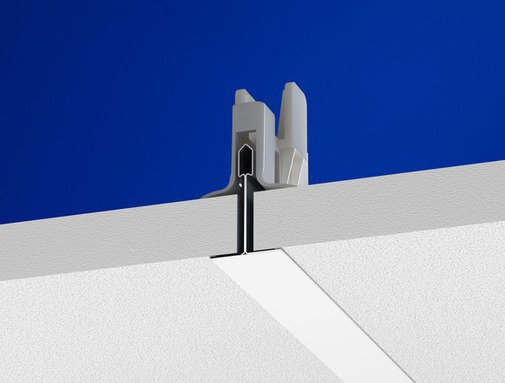

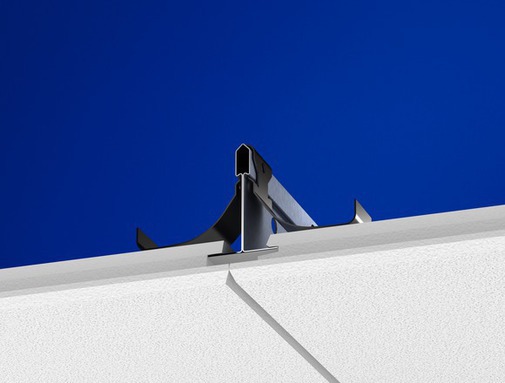

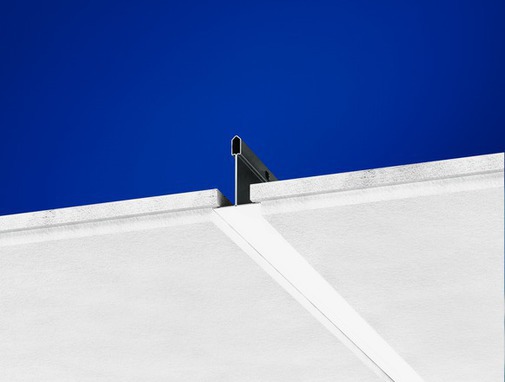

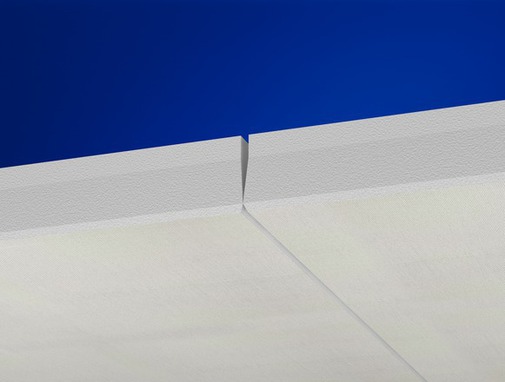

Ecophon Combison Uno Ds kasutatakse kui helineelavat ripplage ja heliisolatsiooniks ruumide vahel kui vaheseinad ei ulatu kandva laeni. Sobivad ka vertikaalse müra(heli) vähendamiseks, nagu ventilatsioonimüra, sammumüra jne. Ecophon Combison Uno Ds on paigaldatud peidetud ripplaekarkassile, mis annab laele sileda välimuse. Viltulõigatud servad moodustavad väikese vuugi plaatide liitekohal. Plaadid on avatavad. Süsteem koosneb Ecophon Combison Uno Ds plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 11 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast, millele on liidetud kipsplaat (9 mm) plaadi tagumisele küljele. Pinnakate on Akutex™ FT ja servad on värvitud.

Avatavus
Plaadid on kergesti avatavad.

Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 75% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Combison Uno A
Ecophon Combison Uno A
Ecophon Combison Uno A
Ecophon Combison Uno A
Ecophon Combison Uno Ds
Ecophon Combison Uno Ds
Ecophon Combison Uno Ds

CombisonUno-A.pdf
CombisonUno-Ds.pdf

Esita tootele päring

Mõõdud:
Combison Duo A/E: karkass T24, 600x600 mm

Plaadi paksus 55 mm

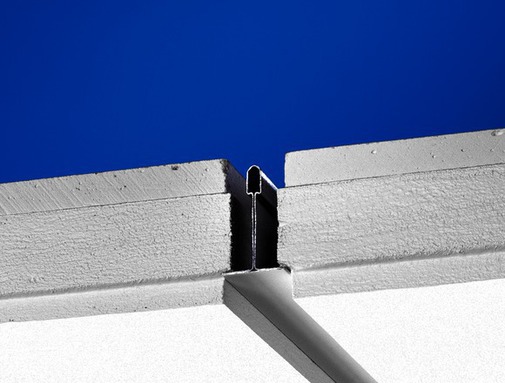

Ecophon Combison Duo A. Kasutatakse kui hea helineelduvusega ripplage ja heliisolatsiooniks ruumide vahel kui vaheseinad ei ulatu kandva laeni. Sobivad ka vertikaalse müra(heli) vähendamiseks, nagu ventilatsioonimüra, sammumüra jne. Ecophon Combison Duo A on nähtava liistusüsteemiga. Iga plaat on avatav. Süsteem koosneb Ecophon Combison Duo A plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 14 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast, millele on liidetud kipsplaat (13 mm) plaadi tagumisele küljele. Pinnakate on Akutex™ FT ja servad on värvitud. Liistud on valmistatud tsingitud terasest.

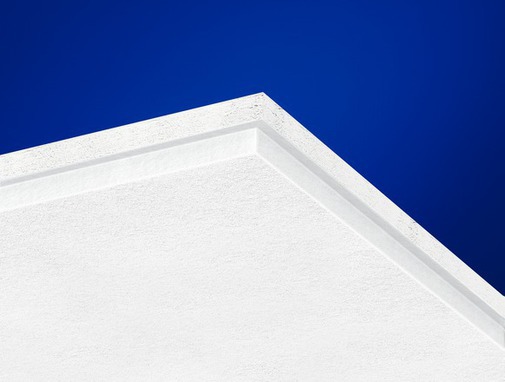

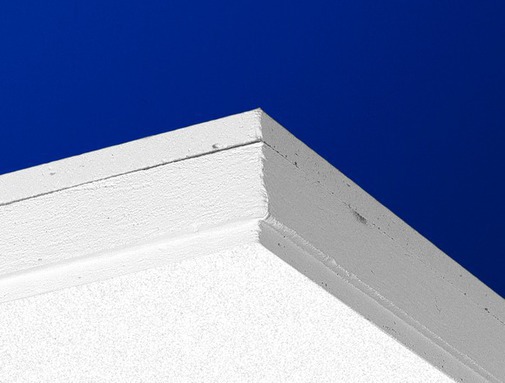

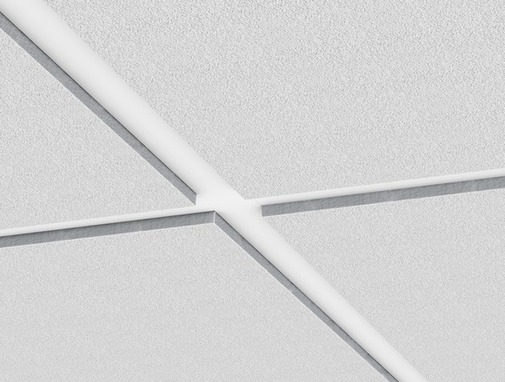

Ecophon Combison Duo E. Kasutatakse kui hea helineelduvusega ripplage ja heliisolatsiooniks ruumide vahel kui vaheseinad ei ulatu kandva laeni. Sobivad ka vertikaalse müra(heli) vähendamiseks, nagu ventilatsioonimüra, sammumüra jne. Ecophon Combison Duo E on "uputatud" nähtava liistuga ja astmega servatüübiga, luues varju efektiga ripplae, mis rõhutab igat plaati ja varjab osaliselt liistusüsteemi. Plaadi alumine pind on umbes 10 mm liistu pinnast allpool. Iga plaat on avatav. Süsteem koosneb Ecophon Combison Duo E plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 14 kg/m². Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast, millele on liidetud kipsplaat (13 mm) plaadi tagumisele küljele. Pinnakate on Akutex™ FT ja servad on värvitud.

Avatavus
Plaadid on kergesti avatavad.
Valguspeegeldus
White Frost, lähim NSC värvinäidis S 0500-N, 85% valguspeegeldus (millest rohkem kui 99% on hajutatud peegeldus). Helkpeegelduse koefitsient 63 mcd/(m²lx). Läige < 1.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 75% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Combison Duo A
Ecophon Combison Duo A
Ecophon Combison Duo A
Ecophon Combison Duo A
Ecophon Combison Duo E
Ecophon Combison Duo E
Ecophon Combison Duo E
Ecophon Combison Duo E

CombisonDuo-A.pdf
CombisonDuo-E.pdf

Esita tootele päring

Mõõdud:
Otsekinnitus: 1200x600 mm

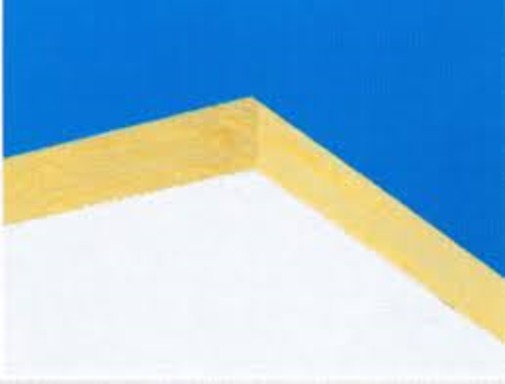

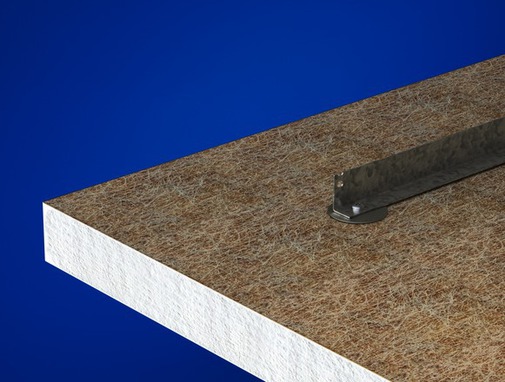

Kasutatakse kui akustilist barjääri ülalpool vaheseina, vähendamaks ruumidevahelist läbikostvust. Combison Barrieri kasutatakse koos teiste Ecophoni süsteemidega. Iga plaat on kergesti avatav.

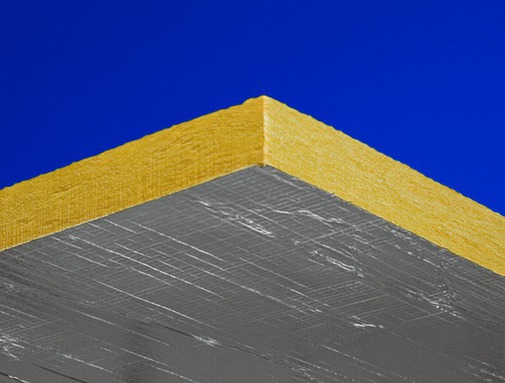

Plaadid on valmistatud suure tihedusega kolmanda generatsiooni klaasvillast ja on ühelt poolt kaetud alumiiniumfooliumiga. Plaatide kaal on ca 3,5 kg/m².

Avatavus
Plaadid on avatavad.
Valguspeegeldus
Ei ole kohaldatav. Plaadi ühel küljel on alumiiniumfoolium.
Puhastatavus
Ei ole kohaldatav.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon
Ecophon

CombisonBarrier.pdf

Esita tootele päring

Mõõdud:
Otsekinnitus, kruvikinnitus: 1200x600 mm; plaadi paksus 100 mm

Otsekinnitus, kruvikinnitus: 1200x1200 mm; plaadi paksus 50 mm

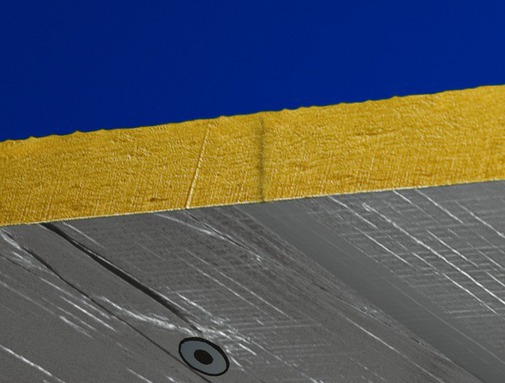

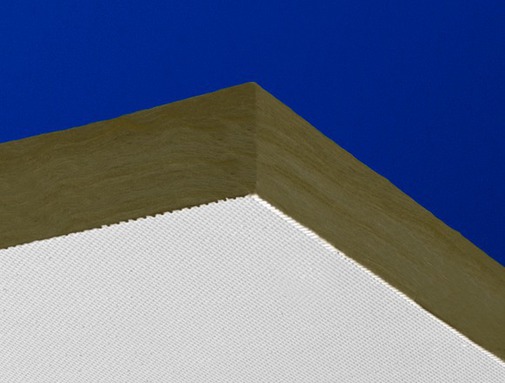

Sobiv akustika parandamiseks tööstuspindadel, samuti parklates, laohoonetes jne. Ecophon Industry AL paigaldatakse kruvi ja seibi või tüübliga otse aluspinnale.

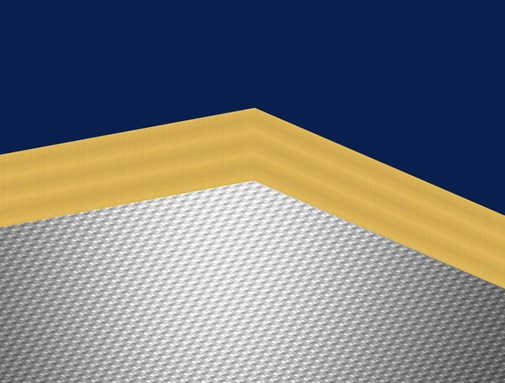

Süsteem koosneb Ecophon Industry AL plaatidest ja Ecophon Connect kinnititest ja tema kaal on umbes 3-5 kg/m² sõltuvalt paksusest. Plaadid on valmistatud klaasvillast 3RD Technoloogia järgi. Pinnakate on perforeeritud alumiinium foolium. Plaatide tagumine külg ja servad on naturaalsed.
Ecophon Industry AL on funktsionaalne lae süsteem, milles on võimalik, et plaatide vahel esindub erinevaid esteetilisi variatsioone. Erinevad variatsioonid ei mõjuta süsteemi funktsionaalsust.

Avatavus
Plaadid ei ole avatavad.
Valguspeegeldus
Alu 195, 77% valguspeegeldus.
Keskkonnamõju
Täielikult taaskasutatav.
Tuleohutus
Plaadi klaasvillast südamikku on testitud ja klassifitseeritud kui mittepõlev vastavalt EN ISO 1182.
Puhastatavus
Igapäevane tolmu võtmine ja puhastamine tolmuimejaga. Iganädalane märgpühkimine ning kõrg- või madalsurvepesu kaks korda aastas. Pinnakate on kergesti parandatav Connect Industry AL teibiga.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon
Ecophon
Ecophon
Ecophon

Industry-AL.pdf

Esita tootele päring

Mõõdud:

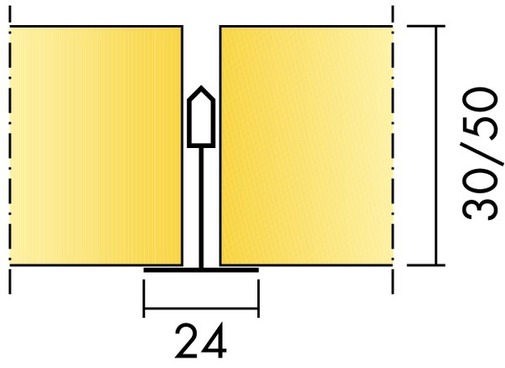

Karkass T24: 1200x600 mm. Plaat saadaval paksusega 30 mm ja 50 mm (avatav süsteem)

Mütsprofiil: 1200x600 mm. Plaat saadaval paksusega 30 mm ja 50 mm (ei ole avatav süsteem)

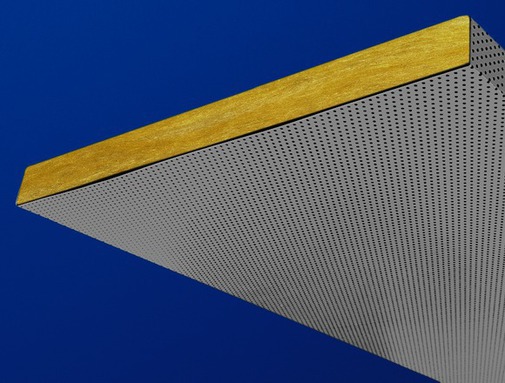

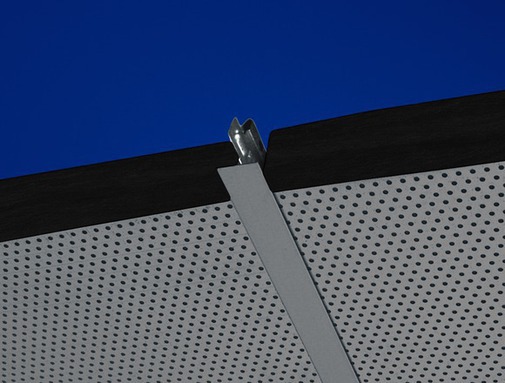

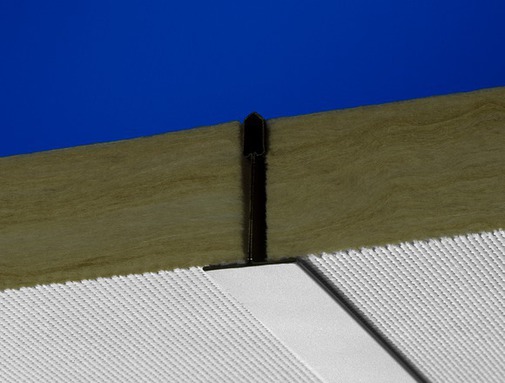

Ecophon Industry RTP sobib helisummutamiseks tööstushoonetesse, kus vajatakse löögikindlaid lagesid. Süsteem koosneb Ecophon Industry RTP paneelidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 4-6 kg/m² sõltuvalt paksusest. Plaadid on valmistatud klaasvillast. Pinnakate on perforeeritud lehtmetall (Ø3 mm augu diameetriga, 15% perforeeritud pinda) musta klaasvildi peal. Plekk on valtsitud üle pikemate servade tagumisele pinnale. Servad töödeldud musta värviga. Perfoplekk on tsingitud.

Avatavus
Karkassil T24 on paadid kergesti avatavad. Mütsprofiilil plaadid ei ole avatavad.
Valguspeegeldus
Galvanized 189, 55% valguspeegeldus, White 170, 65% valguspeegeldus.
Keskkonnamõju
Täielikult taaskasutatav.
Tuleohutus
Plaadi klaasvillast südamikku on testitud ja klassifitseeritud kui mittepõlev vastavalt EN ISO 1182.
Puhastatavus
Iganädalane tolmu võtmine ja puhastamine tolmuimejaga.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 75% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Industry RTP
Ecophon Industry RTP
Ecophon Industry RTP
Ecophon Industry RTP

IndustryRTP.pdf

Esita tootele päring

Mõõdud:
Otsekinnitus, liim- või kruvikinnitus, mütsprofiilkinnitus: 1200x600 mm. Plaat paksusga 30 mm või 50 mm. Ei ole avatav.

Karkass T24: 1200x600 mm. Plaat paksusga 30 mm või 50 mm. Plaadid on avatavad.


Ecophon Industry Modus TAL on lihtne, heade akustilisete omadustega lahendus. Sobib heli summutamiseks tööstushoonetesse. Toode on saadaval eri värvides ja võimalik kasutada erinevaid paigaldusviise. Plaati on võimalik paigaldada karkassil T24, liimida või kruvida otse aluspinnale ning paigaldada ka mütsprofiiliga.

Süsteem koosneb Ecophon Industry Modus TAL plaatidest ja Ecophon Connect liistusüsteemist, mille kaal on ca 3-5 kg/m² sõltuvalt paksusest. Plaadid on valmistatud klaasvillast. Pinnakate on partii kaupa värvitud klaasvilt ja tagumine külg on kaetud naturaalse klaaskiudvildiga. Põhitoode on värvimata servadega. Saadaval ka värvitud servaga. Värvivalik: valge, hall, must ja naturaalne.

Avatavus
Plaadid on kergesti avatavad.
Valguspeegeldus
Modus (TAL-VA), 63% valguspeegeldus. Modus (TAL-M), 4% valguspeegeldus. Modus (TAL-H), 41% valguspeegeldus. Modus (TAL-N), 64% valguspeegeldus. Väikesed värvierinevused võimalikud.
Puhastatavus
Iganädalane tolmu võtmine ja puhastamine tolmuimejaga.
Niiskuskindlus
Plaadid taluvad pidevat suhtelist õhuniiskust kuni 95% 30°C juures ilma kuju ja omadusi muutmata (EN 13964).


Ecophon Modus TAL
Ecophon Modus TAL
Ecophon Modus TAL
Ecophon Modus TAL

IndustryModus-TAL.pdf

Esita tootele päring


Alati moekas Ecophon Solo™ annab kujundamisel täieliku vabaduse ja võimaluse luua silmatorkavaid uusi lahendusi. Kõik vabalt rippuvad paneelid ja süsteem on 40 mm paksused ning saadaval igasuguse kuju, värvi ja suurusega, mis on vajalikud teie kunstiliste ideede täideviimiseks.

• Parimad akustilised omadused
• Saadaval mitmesuguse kujuga
• Täielik vabadus kujundamisel arvukate värvitoonide, suuruste ja pinnavalikutega

Solo Square, Solo Rectangle, Solo Circle, Solo Circle XL



Ecophon

Ecophon_Solo.pdf

Esita tootele päring
